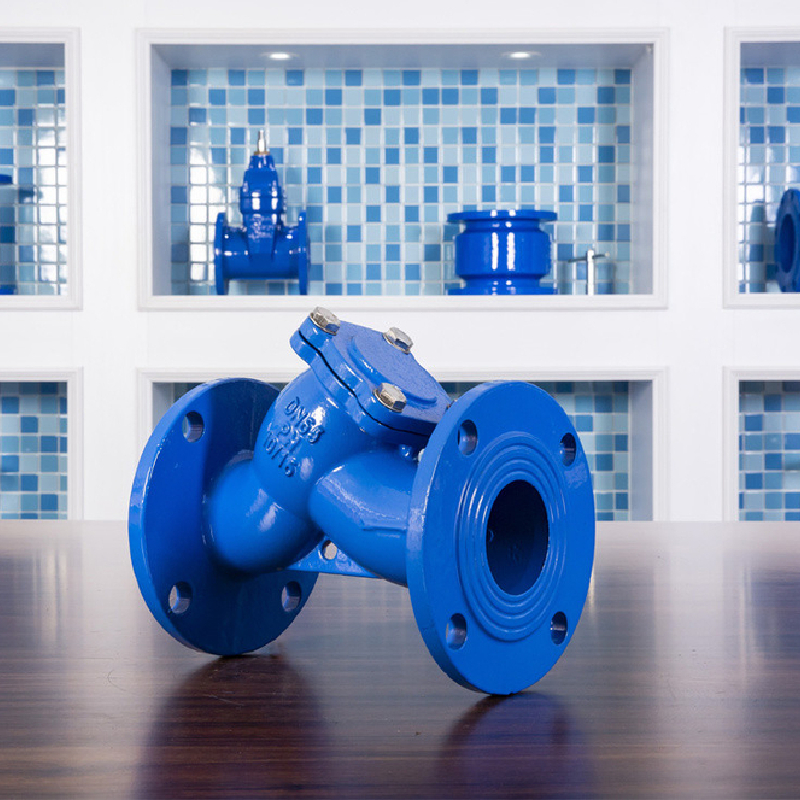

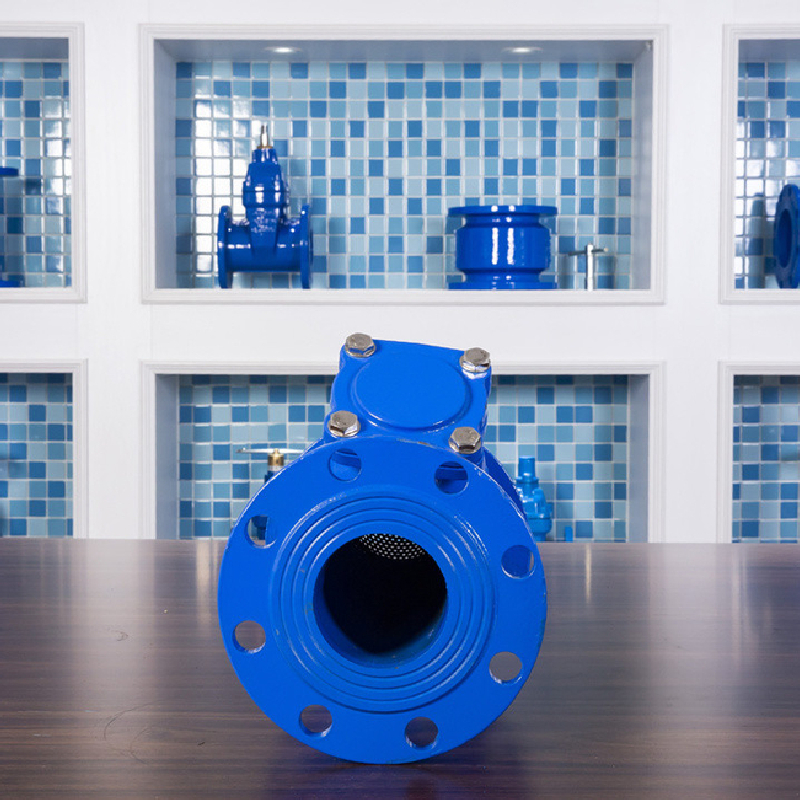

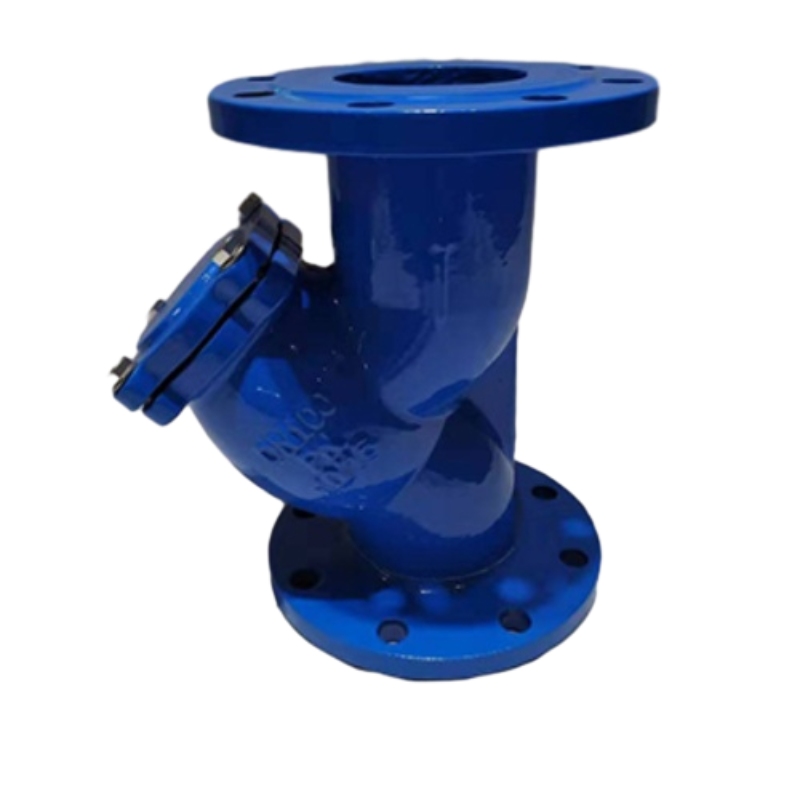

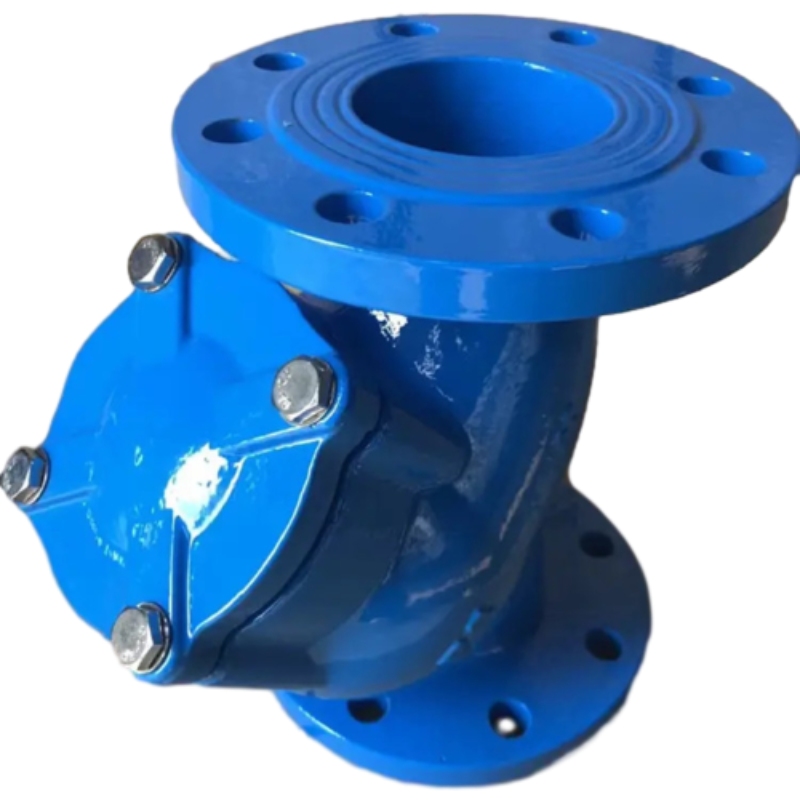

Y ტიპის Strainer

Y- ტიპის ფილტრის სტრუქტურას აქვს დაბალი წინააღმდეგობა და მოსახერხებელი კანალიზაციის გამონადენი.

მიზეზი, რის გამოც ფილტრის ეკრანი შედის ცილინდრული ფილტრის კალათის ფორმაში, არის მისი სიძლიერის გაზრდა, რაც უფრო ძლიერია, ვიდრე ერთ ფენის ეკრანზე, ხოლო Y- ფორმის ინტერფეისის ქვედა ბოლოში ფლანგის საფარი შეიძლება ამოღებულ იქნას, რათა პერიოდულად ამოიღონ ფილტრის კალათაში დეპონირებული ნაწილაკები.

Y- ს ტიპის ფილტრს აქვს მოწინავე სტრუქტურის, მცირე წინააღმდეგობის და მოსახერხებელი კანალიზაციის გამონადენის მახასიათებლები. Y- ტიპის ფილტრის შესაფერისი საშუალო შეიძლება იყოს წყალი, ზეთი და გაზი. საერთოდ, წყლის ქსელი არის 18-30 mesh, სავენტილაციო ქსელი არის 10-100 mesh, ხოლო ნავთობის გადაცემის ქსელი 100-480 mesh. კალათის ფილტრი ძირითადად შედგება დამაკავშირებელი მილის, მთავარი მილის, ფილტრის ლურჯი, ფლანგის, ფლანგის საფარისგან და შესაკრავებისგან. როდესაც თხევადი შედის ფილტრის ცისფერთვალში მთავარი მილის საშუალებით, მყარი მინარევების ნაწილაკები იბლოკება ფილტრის ლურჯში, ხოლო სუფთა სითხე გადის ფილტრის ლურჯში და იხსნება ფილტრის გასასვლელიდან.

1. ლამაზი მოდელირება, წნევის ტესტირების ხვრელი წინასწარ არის განთავსებული სხეულზე.

2. მოსახერხებელი და სწრაფი გამოყენება. შესაძლებელია, მომხმარებლის მოთხოვნის შესაბამისად, შეცვალოთ ხრახნიანი ხრახნი სხეულზე ბურთის სარქველში და მის გასასვლელად დაუკავშირდეს კანალიზაციის მილს, ამან შეიძლება გააკეთოს ის, რომ კანალიზაცია წნევასთან ერთად გაათავისუფლოს, ხოლო არ ამოიღოს კაპოტი.

3. ფილტრაციის სხვადასხვა სიზუსტის ეკრანების გაფილტვრა შესაძლებელია მომხმარებლის მოთხოვნის შესაბამისად, რაც ფილტრაციის ეკრანს უფრო მოსახერხებლად გახდის.

4. სითხის არხი შექმნილია მეცნიერულად და გონივრულად, მცირე ზომის ნაკადის წინააღმდეგობით და უფრო დიდი ნაკადით. Mesh- ის მთლიანი ფართობი დნმ-ის 3-4 ჯერ მოდის.

5. ტელესკოპური ტიპი უფრო მოსახერხებელია ინსტალაცია და მოცილება.

Y ტიპის შტამების ფუნქცია

სხვადასხვა სამრეწველო პროგრამებში, მანქანებისა და სისტემების ეფექტური მოქმედება უმთავრესია. ერთი გადამწყვეტი კომპონენტი, რომელიც უზრუნველყოფს ამ სისტემების საიმედოობასა და ხანგრძლივობას, არის Y ტიპის გამტაცებელი. ხშირად უგულებელყოფილია, ეს მოწყობილობა ინსტრუმენტულ როლს ასრულებს სითხის მთლიანობის შენარჩუნებაში.

Y ტიპის შტამების ძირითადი ფუნქციაა სითხის ნაკადისგან არასასურველი ნამსხვრევებისა და ნაწილაკების გაფილტვრა. ეს შეიძლება შეიცავდეს ჭუჭყს, ჟანგს, მასშტაბს და სხვა დამაბინძურებლებს, რამაც შესაძლოა გამოიწვიოს ტუმბოების, სარქველების და სხვა ქვემო მოწყობილობების დაზიანება. ამ მინარევების ეფექტურად დაპყრობით, Y ტიპის შტამი იცავს მთელ სისტემას, ამცირებს შენარჩუნების ხარჯებს და ხელს უშლის მოულოდნელ დროში.

ის, რაც y ტიპის შტამებს განასხვავებს სხვა ფილტრაციის მოწყობილობებისგან, მისი უნიკალური დიზაინია. მისი Y- ფორმის სხეულისთვის დასახელებული, შტაინში გამოსახულია ეკრანი, რომელიც იპყრობს ნაწილაკებს, ხოლო სითხის გავლით საშუალებას აძლევს. ეს დიზაინი ხელს უწყობს მარტივ შენარჩუნებას; როდესაც დაძაბული ხდება ჩაკეტვა, მისი ადვილად გაწმენდა ან შეცვლა შესაძლებელია სისტემის ნაკადის შეფერხების გარეშე. ეს მოხერხებულობა მნიშვნელოვანი უპირატესობაა იმ გარემოში, სადაც უწყვეტი ოპერაცია კრიტიკულია.

Y ტიპის შტამები ჩვეულებრივ დასაქმებულია სხვადასხვა ინდუსტრიებში, მათ შორის წყლის დამუშავების, ქიმიური დამუშავების და ნავთობისა და გაზის ჩათვლით. მათი გამოყენება შესაძლებელია როგორც ჰორიზონტალური, ისე ვერტიკალური მილსადენის კონფიგურაციებში, რაც მათ მრავალფეროვანია სხვადასხვა პროგრამებისთვის. თქვენი სისტემის სპეციფიკური მოთხოვნების გაცნობიერება ხელს შეუწყობს შესაბამისი Y ტიპის შტამების შერჩევას, ოპტიმალური შესრულებისა და დაცვის უზრუნველსაყოფად.

დასკვნის სახით, y ტიპის შტამი არის მნიშვნელოვანი კომპონენტი სითხის მართვის მრავალ სისტემაში. მისი ფუნქცია ვრცელდება მხოლოდ ფილტრაციის მიღმა; ეს აძლიერებს მთელი ოპერაციის საიმედოობას, საბოლოოდ უზრუნველყოფს ეფექტურობას და ხარჯების ეფექტურობას. სწორი Y ტიპის შტამში ინვესტიციით, ბიზნესს შეუძლია დაიცვას მათი აღჭურვილობა და შეინარჩუნოს გლუვი ოპერაციული ნაკადები, რაც ხაზს უსვამს ამ ხშირად დაუფარავ მოწყობილობას.

DN15- დან DN400- მ

Storaen- ის Y- ის ტიპის შტამები ადგენს სტანდარტს მრავალმხრივი მილსადენის დაცვისთვის, გთავაზობთ შეუსაბამო ზომის დიაპაზონს-კომპაქტურ DN15- დან (0.5 ”) სამრეწველო კლასის DN400- დან (16 ”)-რომელიც შეუფერხებლად ადაპტირდება საცხოვრებელ, კომერციულ და მძიმე მოვალეობის შემსრულებელ ინდუსტრიულ პროგრამებთან. როგორც წამყვანი ლითონის გამტაცებელი და თუჯის y შტაჟის პროვაიდერი, ჩვენ აერთიანებს ძლიერი მასალები, ზუსტი ინჟინერია და დააკონფიგურიროთ თვისებები, რათა მოხდეს უნივერსალური ხსნარი მილსადენის, მასშტაბის, ქვიშისა და სხვა მყარი ხაფანგში.

ზომა-ინკლუზიური დიზაინი ყველა აპლიკაციისთვის

1. მინიატურული სისტემები (DN15 – DN50 / 0.5 ‘ – 2”)

იდეალურია საცხოვრებელი სანტექნიკის, HVAC განყოფილებებისა და მცირე აპარატებისთვის, ამ Y- ტიპის ფილტრები (მაგ., DN25) გააჩნია მსუბუქი თუჯის ან ნახშირბადის ფოლადის სხეულები ხრახნიანი კავშირებით, რაც უზრუნველყოფს ადვილად ინსტალაციას მჭიდრო სივრცეებში. 20–200 mesh უჟანგავი ფოლადის ეკრანი (304/316L) აშორებს ნაწილაკებს, როგორც მცირე 75μm, იცავს ონკანებს, სარქველებს და ტუმბოებს ნამსხვრევებისგან, ნაკადის შეზღუდვის გარეშე – კრიტიკული წყლის წნევის შენარჩუნებისთვის ბინის კომპლექსებში ან კომერციულ სამზარეულოებში.

2. საშუალო ზომის სამრეწველო მილსადენები (DN65-DN200 / 2.5 ‘-8”)

საწარმოო ქარხნების და კომუნალური ქსელების სამუშაო ცხენი, ეს ფლანგური გამტაცებლები (RF/FF კავშირები sh/T3411) ბალანსის გამძლეობა და ეფექტურობა:

მძიმე მშენებლობა: QT450 ductile რკინის ან WCB ნახშირბადის ფოლადის სახლები გაუძლებს წნევის რეიტინგს 16 მპა -მდე და ტემპერატურა -5 ° C- დან 450 ° C- მდე, რაც მათ შესაფერისია ორთქლის, ზეთის და ქიმიური მედიისთვის.
ოპტიმიზებული ფილტრაცია: Y- ფორმის დიზაინი ზრდის ფილტრის არეალს 40% -ით, ვიდრე ხაზის მოდელებთან შედარებით, წნევის ვარდნის შემცირება და 99% -იანი დატყვევების სიჩქარე 50–500μm ნაწილაკებისთვის-სრულყოფილია ტუმბოების, სითბოს გადამცვლელების და საკონტროლო სარქველების საკონტროლო ან პეტროქიმიური ხაზების დასაცავად.

3. ფართომასშტაბიანი სამრეწველო სისტემები (DN250-DN400 / 10 ”-16”)

ელექტროსადგურების, გადამამუშავებელი ქარხნების და საზღვაო პროგრამებისთვის, ჩვენი უზარმაზარი Y- ტიპის შტამები აწვდიან უკომპრომისო შესრულებას:

რკინა სტრუქტურა: სქელი ფარნები და ნეკნის სხეულები ახორციელებენ 2000+ კგ დატვირთვას და მაღალი სიჩქარის ნაკადს, ხოლო სწრაფი განთავისუფლების ცენტრის საფარი საშუალებას აძლევს უსაფრთხო, ეფექტური ნამსხვრევების მოცილებას მილსადენის დაშლის გარეშე-გასაღები, რომ შემცირდეს უწყვეტი წარმოების გარემოში.
საბაჟო mesh გადაწყვეტილებები: შეარჩიეთ 10–480 mesh ფილტრები (უჟანგავი ფოლადი ან მონელი), რომ შეესაბამებოდეს სპეციფიკურ მედიას საჭიროებებს, წყლის გამაგრილებელი ქვიშის ფილტრაციიდან, წყლის სისტემების გაგრილებასა და ფარმაცევტულ მილსადენებში ნაწილაკების ამოღებამდე.

უნივერსალური თვისებები უწყვეტი ინტეგრაციისთვის

კავშირი მრავალფეროვნება: ხელმისაწვდომია ხრახნიანი, შედუღებული ან ფლანგური ბოლოებით, ჩვენი Y- ტიპის შტამები ჯდება ASME, DIN და JIS სტანდარტებით, რაც აღმოფხვრის ადაპტერის პრობლემებს გლობალურ პროექტებში.
დაბალი ტექნიკური დიზაინის დიზაინი: დახრის კალათის და სურვილისამებრ გადინების სარქველი საშუალებას იძლევა მარტივი ნამსხვრევების გამონადენი შტამების ამოღების გარეშე, ხოლო მეორადი mesh ეკრანები ამცირებს ოპერაციულ ხარჯებს 30% -ით, ერთჯერადი ალტერნატივების შედარებით.
მატერიალური ვარიანტები: შეარჩიეთ თუჯისგან (ეფექტურია წყლის/გაზისთვის), უჟანგავი ფოლადი (ქიმიკატების კოროზიისადმი მდგრადი), ან საწვავის რკინა (მაღალი სიმძლავრე ექსტრემალური წნევისთვის)-შეაფასეთ შტამების სწორი ტიპები ყველა სამუშაო მდგომარეობისთვის.

რატომ ხელმძღვანელობს Storaen სრულმასშტაბიანი ფილტრაციით

სერთიფიცირებული საიმედოობა: ISO 9001- ის შესაბამისი და ტესტირება GB/T14382 სტანდარტებზე, თითოეული შტამები მოიცავს მატერიალურ ანგარიშს და წნევის ტესტის სერთიფიკატს, რაც უზრუნველყოფს უსაფრთხოებას კრიტიკულ პროგრამებში.
საინჟინრო ექსპერტიზა: ჩვენი გუნდი ხელს უწყობს Y- ტიპის ოპტიმალური შტამების არჩევას, ნაკადის სიჩქარის, მედიის ტიპისა და ფილტრაციის სიზუსტის საფუძველზე, თუნდაც არასტანდარტული მილსადენებისთვის (მაგ., Tees ან საბაჟო ფარნის განლაგების შემცირება).

გადაჭრით მილსადენის ნამსხვრევების ყველა გამოწვევას

თუ არა საცხოვრებელი წყლის გამაცხელებლის დაცვა, ქარხნის საწარმოო ხაზის შენარჩუნება, ან საზღვაო გემის გაგრილების სისტემის უზრუნველყოფა, Storaen– ის ზომების ინკლუზიური Y- ტიპის შტამები უზრუნველყოფს თანმიმდევრულ შესრულებას. თუჯის y შტაპერების გამძლეობის, ფლანგური გამტაცებლების ადაპტირებისა და Y- ტიპის ფილტრების სიზუსტით, ჩვენ შევქმენით უნივერსალური გადაწყვეტა, რომელიც ამტკიცებს: როდესაც საქმე მილსადენის დაცვას ეხება, ერთი ზომა არ ჯდება ყველა, მაგრამ ჩვენი დიაპაზონი აკეთებს.

ქიმიური მილსადენის მხსნელი: როგორ y ტიპის გამტაცებლები ხაფანგში ჟანგი და იცავს ტუმბოებსა და სარქველებს

ქიმიური დამუშავებისას, ჟანგი, მასშტაბები და მეტალის ნამსხვრევები მდუმარე საფრთხეს უქმნის ტუმბოებს, სარქველებს და ზუსტი ინსტრუმენტებს. სანამ Storaen- ის Y- ს ტიპის შტამები არ გადადგებიან. აქ მოცემულია, თუ როგორ ხდება ჩვენი y ტიპის შტამები ქიმიური მილსადენების შეუცვლელი მეურვე.

ზუსტი ფილტრაცია: ჟანგის შეჩერება თავის კვალდაკვალ

Y- ტიპის ფილტრის უნიკალური დიზაინი არის მისი დამცავი ძალის გასაღები:

უჟანგავი ფოლადის mesh ჯავშანი: ხელმისაწვდომია 10–480 mesh (304/316L), ეკრანის ნაწილაკები ხაფანგში, როგორც 30μm – მათ შორის ჟანგის ფანტელები, შედუღების წიდა და კატალიზატორის ფრაგმენტები – 99% დატყვევების სიჩქარით. ტუმბოს შესასვლელ ხაზებში, ეს ხელს უშლის იმპულსის ეროზიას, ხოლო საკონტროლო სარქველებში, ის აჩერებს სავარძლების აცვიათ, რამაც შეიძლება გამოიწვიოს გაჟონვა ან ვერ განხორციელებული რეგულირება.
Y- ფორმის ნაკადის ოპტიმიზაცია: დახრილი საცხოვრებელი სახლები ზრდის ფილტრაციის არეალს 30% -ით, ვიდრე ხაზის მოდელებთან შედარებით, ამცირებს წნევის ვარდნას და საშუალებას აძლევს ნამსხვრევებს მოაგვარონ კალათაში, ნაკადის შეფერხების გარეშე-კრიტიკული რეაქტორის საკვების ხაზებში ან დისტილაციის სვეტებში თანმიმდევრული წნევის შესანარჩუნებლად.

გამძლეობა აგრესიული ქიმიური მედიისთვის

ქიმიური მილსადენები მოითხოვენ ლითონის შტამებს, რომლებიც წინააღმდეგობას უწევენ კოროზიას და მაღალ ტემპერატურას:

მატერიალური სრულყოფილება: შეარჩიეთ თუჯის y შტაინები (QT450 ductile რკინა ზომიერი კოროზიული მედიისთვის) ან უჟანგავი ფოლადის ვარიანტები (316L უხეში ქიმიკატების მსგავსად, გოგირდმჟავა, როგორიცაა გოგირდის მჟავა), ორივე შეაფასებს 450 ° C ტემპერატურამდე და ზეწოლას 16 მფაზე.
ფლანგური ძალა: ფლანგური გამტაცებლები (RF/FF კავშირები თითო sh/T3411) უზრუნველყოფს გაჟონვის საწინააღმდეგო ინტეგრაციას, გასქელებული ფარებით, რომლებიც გაუძლებენ თერმული გაფართოებას ორთქლის გაცხელებულ მილსადენებში, რაც ხელს უშლის სახსრების უკმარისობას, რამაც შეიძლება გამოიწვიოს სისტემები დამაბინძურებლებამდე.

სტრატეგიული განთავსება მაქსიმალური დაცვისთვის

1. ტუმბოს დაცვა

ცენტრიდანული ტუმბოების ზემოთ დაყენებული, ჩვენი Y- ტიპის შტამები ბლოკავს ჟანგის ნაწილაკებს ზიანის მიყენებისგან, ამცირებს ვიბრაციას და ტუმბოს სიცოცხლის ხანგრძლივობას 25%-ით. ქიმიური გაზომვის ტუმბოებში, ეს ხელს უშლის სარქვლის სავარძლის გადაკეტვას, რაც უზრუნველყოფს პოლიმერიზაციის პროცესებში ზუსტი დოზირების უზრუნველყოფას.

2. სარქვლის შენარჩუნება

გლობუსის სარქველებისთვის და მაღალი სიწმინდის ხაზებში სარქველების გასამოწმებლად, Strainer- ის შესანიშნავი mesh (200–480 mesh) აჩერებს ქვე-მილიმეტრიანი ნამსხვრევებს დალუქვის ზედაპირების კომპრომისზე, თავიდან აიცილებს ძვირადღირებულ გამორთვას სარქვლის რემონტისთვის ან ჩანაცვლებისთვის.

3. პროცესის სტაბილურობა

სითბოს გადამცვლელების ან ფილტრების ზემოთ, ეს ხელს უშლის მასშტაბის დეპოზიტების განადგურებას, სითბოს გადაცემის ეფექტურობის შენარჩუნებას და წყლის სქემებში გაწმენდის სიხშირის შემცირებას.

დაიცავით თქვენი ქიმიური პროცესები დღეს

ქიმიურ ქარხნებში, სადაც ერთ ნაწილაკსაც კი შეუძლია ხელი შეუშალოს წარმოებას, Storaen- ის Y- ის ტიპის შტამები აწვდიან ფილტრაციის სიზუსტეს და ხისტი გამძლეობას, რომელიც საჭიროა ტუმბოების, სარქველების და პროცესის მთლიანობის დასაცავად. მოწინავე mesh ტექნოლოგიის ქიმიური მდგრადი მასალების შერწყმით, ჩვენი ტიპის შტამები ჟანგთან დაკავშირებულ რისკებს მშვიდად გარდაქმნიან-ასე რომ თქვენს მილსადენებს შეუძლიათ იმუშაონ პიკის ეფექტურობით, დღისით და დღისით. გამოიკვლიეთ ჩვენი Y- ტიპის ფილტრის გადაწყვეტილებები და გაეცანით, თუ რატომ ენდობიან ინდუსტრიებს, რომ მათი კრიტიკული სისტემები სუფთა, უსაფრთხო და ძლიერი გაატარონ.

რა არის y ტიპის შტამპი და როგორ მუშაობს იგი?

AY Type Strainer არის გადამწყვეტი კომპონენტი სითხის სისტემებში, რომელიც შექმნილია მილებიდან მინარევებისა და ნამსხვრევების გასაფილტრად. მისი უნიკალური Y- ფორმის კონფიგურაცია საშუალებას იძლევა ეფექტური ნაკადი, ხოლო წნევის წვეთების შემცირებისას. Strainer- ს აქვს mesh ეკრანი, რომელიც იღებს ნაწილაკებს, როგორც სითხე გადის, იმის უზრუნველსაყოფად, რომ თქვენი სისტემა მუშაობს შეუფერხებლად და ეფექტურად.

რა მასალებისგან არის შექმნილი y ტიპის გამტარებელი?

ჩვენი y ტიპის შტამენი აგებულია მაღალი ხარისხის უჟანგავი ფოლადისგან, უზრუნველყოფს შესანიშნავი კოროზიის წინააღმდეგობას და გამძლეობას. ეს მატერიალური არჩევანი უზრუნველყოფს სიცოცხლის ხანგრძლივობას და საიმედოობას, რაც ჩვენს შტამენს შესაფერისია სხვადასხვა პროგრამებისთვის სხვადასხვა ინდუსტრიის მასშტაბით, მათ შორის, წყალი, ნავთობი და გაზი.

შეიძლება თუ არა y ტიპის შტამარი დაინსტალირდეს ნებისმიერ პოზიციაზე?

დიახ, y ტიპის შტამი მრავალფეროვანია და მისი დამონტაჟება შესაძლებელია ჰორიზონტალურ ან ვერტიკალურ ორიენტაციებში. ამასთან, ჩვენ გირჩევთ დაიცვან ინსტალაციის კონკრეტული სახელმძღვანელო მითითებები ოპტიმალური შესრულების შესანარჩუნებლად და ეფექტური ფილტრაციის უზრუნველსაყოფად. ყოველთვის მიმართეთ პროდუქტის სახელმძღვანელოს საუკეთესო პრაქტიკისთვის.

როგორ გავწმინდე ან შევინარჩუნო y ტიპის შტამპი?

Y ტიპის შტამების შენარჩუნება შედარებით მარტივია. ჩვენ გირჩევთ პერიოდულ შემოწმებებს სითხის სისუფთავისა და ქსელის ეკრანის მდგომარეობის საფუძველზე. გასასუფთავებლად, შეგიძლიათ ამოიღოთ გამრეცხვის ქუდი, ამოიღოთ mesh და ჩამოიბანოთ იგი წყლით ან გამოიყენოთ შესაბამისი დასუფთავების გადაწყვეტილებები. რეგულარული შენარჩუნება ხელს უწყობს გრძელვადიანი ფუნქციონირების უზრუნველყოფას და ამცირებს პოტენციურ შემცირებას.

რა არის მაქსიმალური წნევის ნიშანი Y ტიპის შტამებისთვის?

ჩვენი y ტიპის შტამები შექმნილია მაქსიმალური წნევის შეფასების 150 psi– მდე, რაც მას შესაფერისია სტანდარტული პროგრამებისთვის. ამასთან, გთხოვთ, გაეცნოთ პროდუქტის სპეციფიკაციებს ზეწოლის გრადიენტის შესახებ დეტალური ინფორმაციის მისაღებად, რადგან მისი შეფასებული სიმძლავრის მიღმა შტამების გამოყენებამ შეიძლება გამოიწვიოს თქვენს სისტემაში არსებული პრობლემები.

არის თუ არა y ტიპის შტამენი შესაფერისი მაღალი ტემპერატურის პროგრამებისთვის?

დიახ, ჩვენი Y ტიპის შტამები შექმნილია იმისთვის, რომ გაუძლოს მაღალი ტემპერატურა, რომელიც ჩვეულებრივ გვხვდება სამრეწველო პროგრამებში. უჟანგავი ფოლადის კონსტრუქცია უზრუნველყოფს, რომ შტამერი შეინარჩუნოს თავისი მთლიანობა ექსტრემალური სიცხის ქვეშ. ტემპერატურის სპეციფიკური ლიმიტებისთვის, გთხოვთ, გაეცნოთ პროდუქტის სპეციფიკაციებს დეტალური სახელმძღვანელოსთვის.

რა ზომებია ხელმისაწვდომი Y ტიპის შტამებისთვის?

ჩვენ გთავაზობთ Y ტიპის შტამებს სხვადასხვა ზომებში, რომ დააკმაყოფილოს თქვენი სპეციფიკური საჭიროებები, დიამეტრის 1 დიუმიდან 6 ინჩამდე. გთხოვთ, შეამოწმოთ ჩვენი პროდუქტის ჩამონათვალი არსებული ზომებისთვის და შეარჩიეთ ის, რაც საუკეთესოდ შეესაბამება თქვენს მილსადენის ზომებს.
