მართვის სარქველი

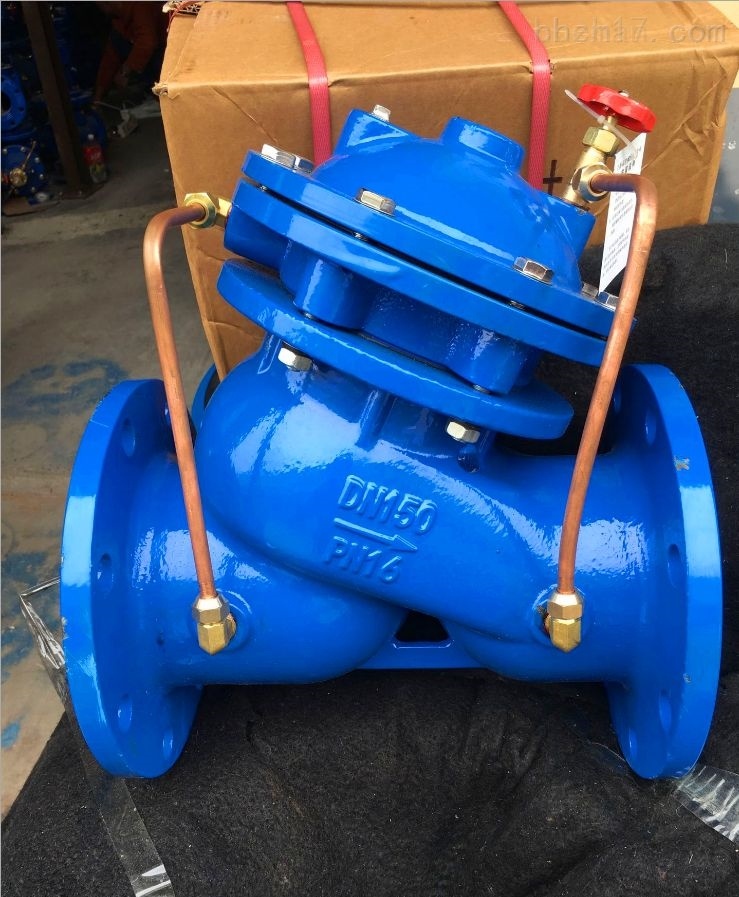

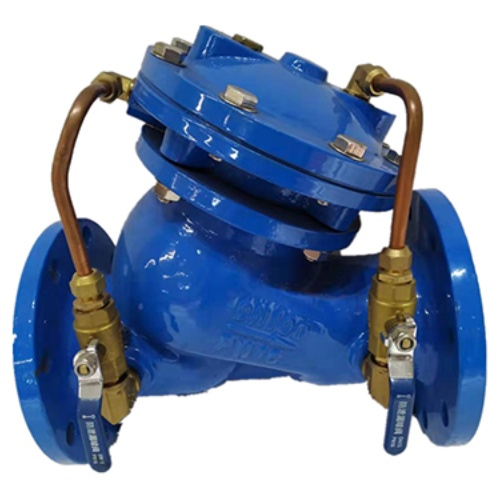

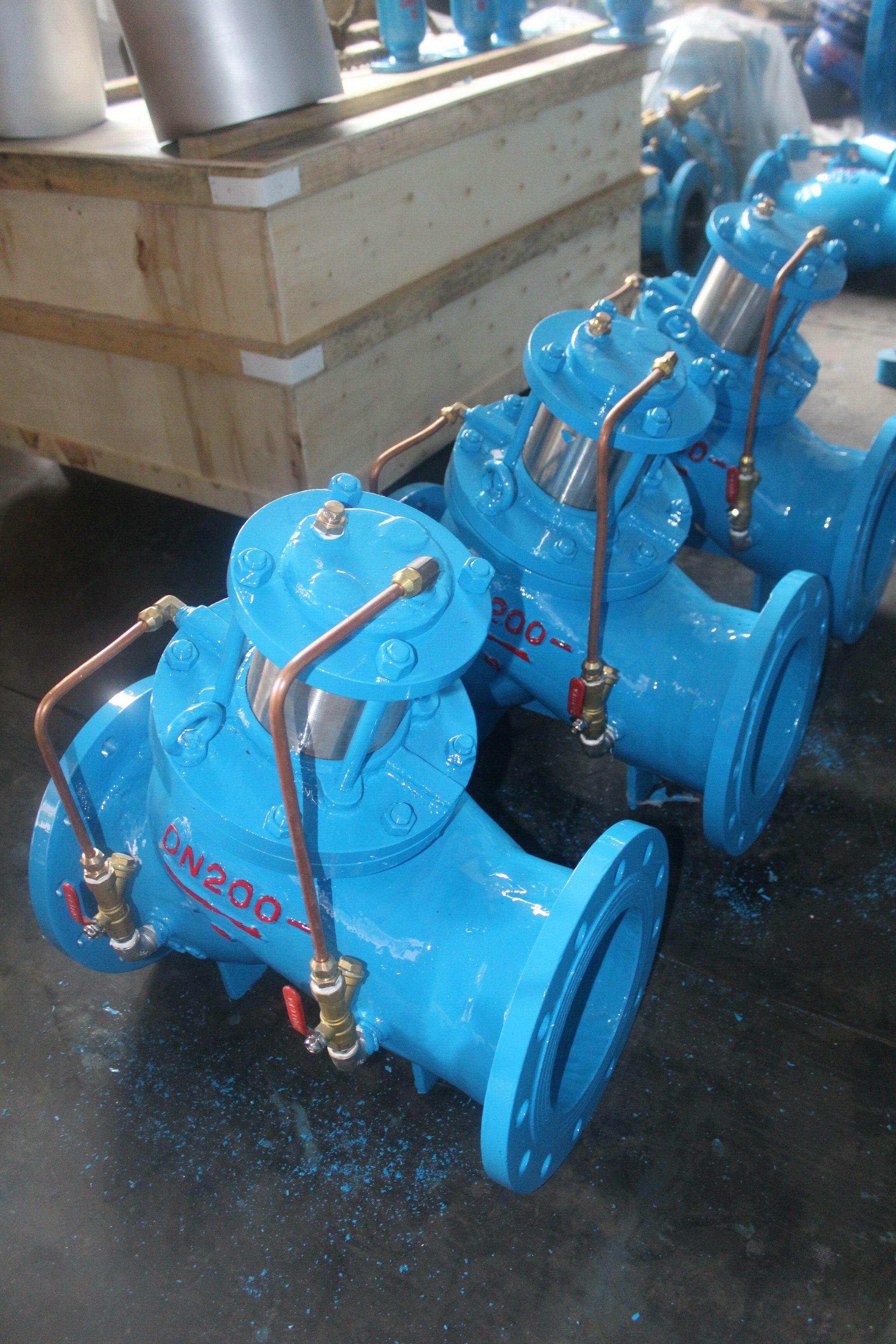

A multifunctional pump control valve consists of a main valve and regulating valve and receiver system, the valve body adopts DC type valve body, the main valve control chamber is diaphragm type or piston type double control chamber structure, the control chamber is a increased by one than the general hydraulic control valve, which increases the control function of the main valve and realizes the multi-functional control of the pump outlet such as ნელი გახსნა, სრული გახსნა, ნელი დახურვა და შეჩერება, რაც აცნობიერებს ტუმბოს გასასვლელი მრავალფუნქციურ კონტროლს ერთი სარქველით და ერთი კორექტირებით. მრავალფუნქციური კონტროლი.

ეს პროდუქტი გამოიყენება მაღალსართულიან სამშენებლო წყალმომარაგების სისტემებში და წყალმომარაგების სხვა სისტემის ტუმბოს გასასვლელი მილსადენებში, რათა თავიდან აიცილოს და შეამციროს ტუმბო და შეაჩეროს წყლის ჩაქუჩის მილსადენი, თავიდან აიცილოს წყლის ზურგჩანთა, რომ დაიცვას ტუმბო და შეინარჩუნოს მილსადენის უსაფრთხოება. ტუმბოს ოპერაციის ავტომატიზაციის, მართვის გამარტივების, შრომის შემცირებისა და საიმედოობის გასაუმჯობესებლად, ადამიანები იყენებენ ჰიდრავლიკური სარქველების და ელექტრო სარქველების გამოყენებას სახელმძღვანელო სარქველების შესაცვლელად, მონობლოკის სარქველებში ტექნიკური გაუმჯობესების მრავალი ტექნიკური გაუმჯობესება, ნელი გახსნის და ნელი დახურვის სარქველები, ნელი მოქმედების ნელი ვალფები სხვა ახალი სარქველების ტიპები.

კარიბჭის სარქველი

განსაზღვრული არ კარიბჭის სარქველი ჩვეულებრივ, დახურულ მდგომარეობაშია, კარიბჭის სარქველი ნელ -ნელა იხსნება, როდესაც ტუმბო იწყება, და როდესაც ტუმბო შეჩერებულია, კარიბჭის სარქველი ჯერ სწრაფად იკეტება, შემდეგ კი ნელა დაიხურა გარკვეული ხარისხის შემდეგ. დახურული კარიბჭე დაწყებული და დახურული კარიბჭე ტუმბოს გაჩერებას, შეუძლია ეფექტურად შეუშალოს ტუმბოს წყლის ჩაქუჩის გახსნას და შეაჩეროს ტუმბოს წყლის ჩაქუჩი, ამავე დროს, შეამციროს საავტომობილო დატვირთვა, როდესაც ტუმბო იწყება, ტუმბო ნულოვანი ნაკადის სიჩქარით, როდესაც მინიმალური ლილვის სიმძლავრე, ზოგადად, დიზაინის ლილვის ენერგიის მხოლოდ 30%. კარიბჭის სარქვლის კიდევ ერთი ფუნქციაა ის, რომ როდესაც კარიბჭის სარქველი დახურულია, მას შეუძლია უზრუნველყოს უსაფრთხო წვდომის პირობები სარქველებისა და ტუმბოებისთვის, როგორიცაა ზურგჩანთა სარქველები და ტუმბოები, რომლებიც დამონტაჟებულია კარიბჭის სარქველსა და ტუმბოს შორის, რაც ხელს უშლის წყლის წნევის მილისგან დაბრუნებას.

შეამოწმეთ სარქველი

განსაზღვრული არ შეამოწმეთ სარქველი ხელს უშლის წყლის უეცარი უკმარისობის შედეგად გამოწვეული წყლის გადინებას და ხელს უშლის უკან დაბრუნებას. ტუმბოს უეცარი გამორთვა მიდრეკილია წყლის ჩაქუჩით. როდესაც ტუმბოს გეომეტრიული ხელმძღვანელის სიმაღლე დიდია, წყლის ძლიერი ჩაქუჩის მყისიერი მაღალი წნევა შეიძლება გამოიწვიოს მილის რღვევა და წარმოების სერიოზული უბედური შემთხვევები.

წყლის ჩაქუჩის ელიმინატორი

წყლის ჩაქუჩის ელიმინატორს შეუძლია ეფექტურად აღმოფხვრას გადამცემი სისტემაში ყველა სახის სითხე, სითხეების ნაკადის შეჩერების აუცილებლობის გარეშე, არარეგულარული წყლის ჩაქუჩის შემთხვევაში და გადამცემი სისტემის მოშენებაში შეიძლება გამოიწვიოს წყლის შოკის ტალღის შოკი, ისე, რომ მიაღწიოს დამანგრეველი შოკის ტალღების აღმოფხვრას, ითამაშოს დამცავი მიზანი. ასე რომ, იმისათვის, რომ თავიდან აიცილოთ წყლის ჩაქუჩი გადამცემი მილსადენის დაზიანების მეთოდზე, ხშირად ტუმბოს წნევის წყლის მილის მილში, რომელიც დამონტაჟებულია წყლის ჩაქუჩის ელიმინატორზე.

სამში ერთი დაცვა: რამდენად მრავალფუნქციური საკონტროლო სარქველები აერთიანებს კარიბჭეს, ჩეკს და წყლის ჩაქუჩის აღმოფხვრის ფუნქციებს

Storaen’s Control Valve განსაზღვრავს სამრეწველო სითხის მენეჯმენტს სამი კრიტიკული ფუნქციის შერწყმით-კარიბჭის სარქვლის იზოლაცია, სარქვლის ზურგჩანთა პრევენციის შემოწმება და წყლის ჩაქუჩის აღმოფხვრა-ერთი, სივრცის დაზოგვის დიზაინში. ინჟინერირებული ტრადიციული მრავალსაფეხურიანი კონფიგურაციების შესაცვლელად, ჩვენი ნაკადის კონტროლის სარქველი და წყლის წნევის კონტროლის სარქვლის ხსნარი ამარტივებს მილსადენის სისტემებს უსაფრთხოებისა და ეფექტურობის გაძლიერებისას, რაც მათ იდეალური გახდება მაღალი დონის წყალმომარაგებისთვის, სამრეწველო სატუმბი სადგურებისა და კომუნალური ქსელებისათვის.

1. ინტეგრირებული კარიბჭის სარქველი: ზუსტი ნაკადის იზოლაცია

ამ მრავალფუნქციური საკონტროლო სარქვლის ბირთვში არის მძიმე მოვალეობის შემსრულებლის სარქვლის მექანიზმი, რომელიც უზრუნველყოფს საიმედო ჩართვის/გამორთვის კონტროლს მოვლა-პატრონობისთვის ან გადაუდებელი გამორთვისთვის:

სრულად ჭაბურღილი: პარალელური კარიბჭის დიზაინი (DN50-DN1400) უზრუნველყოფს წნევის მინიმალურ დაკარგვას (≤0.01MPa) და შეუზღუდავი ნაკადს, როდესაც სრულად გახსნის, აჭარბებს ჩვეულებრივი კარიბჭის სარქველებს 20% -ით ენერგოეფექტურობით.
ორმაგი სავარძლის დალუქვა: რბილი რეზინის ან მეტალიდან მეტალის ბეჭდები (დამოკიდებულია მედიაზე) მიაღწიეთ ბუშტის მჭიდრო გამორთვას, გადამწყვეტი მნიშვნელობა აქვს ტუმბოების ან მილსადენების იზოლირებისთვის რემონტის დროს ნარჩენი ნაკადის რისკების გარეშე.

2. ჩამონტაჟებული გამშვები სარქველი: ავტომატური უკანა ნაკადის დაცვა

ცალკეული გამშვები სარქვლის საჭიროების აღმოფხვრა, ჩვენს დიზაინში განთავსებულია საგაზაფხულო დატვირთული დისკი, რომელიც მყისიერად იხურება, როდესაც ნაკადის შეცვლა ხდება, ტუმბოებს იცავს ზურგის ნაკადისგან:

დაბალი წნევის წნევის დიზაინი: დისკი იხსნება მხოლოდ 0.05 მპა-ზე, რაც უზრუნველყოფს დაბალი წნევის სისტემებში გლუვი წინსვლას, ხოლო ნაკადის შეცვლის 0.2 წამში დახურვისას-უფრო მეტი, ვიდრე დამოუკიდებელი გამშვები სარქველები 30%-ით.
ნაწილაკების წინააღმდეგობა: გამარტივებული სარქვლის სხეული ამცირებს ნამსხვრევების დაგროვებას, რაც მას შესაფერისია მცირე მყარი წყლის შემცველი წყლისთვის (მაგ., ქვიშა, მასშტაბები), ბეჭდის მთლიანობის კომპრომისის გარეშე.

3. მოწინავე წყლის ჩაქუჩის ელიმინატორი: კონტროლირებადი დახურვის ტექნოლოგია

მესამე ინტეგრირებული ფუნქცია მიმართავს მილსადენების ჩუმად მკვლელს-წყლის ჩაქუჩით-ორმაგი კონტროლის პალატის სისტემის საშუალებით:

ნელი შუშის მექანიზმი: დიაფრაგმის ან დგუშის ტიპის კონტროლის პალატა (მომხმარებლის მიერ შერჩეული წნევის კონტროლის სარქვლის ტიპები) არეგულირებს დახურვის დროს 3–120 წამიდან, თრგუნავს წყლის ჩაქუჩის მწვერვალებს.
სამსაფეხურიანი ოპერაცია:
მთავარი დისკის სწრაფი დახურვა (80% ინსულტი 5S- ში) მაღალი სიჩქარის ნაკადის დაპატიმრებისთვის;
საპილოტე სარქვლის თანდათანობითი დახურვა (დარჩა 20-120 წელზე მეტი ხნის განმავლობაში) წნევის ზრდის აღმოსაფხვრელად;
ავტომატური ჩაკეტვა დახურულ მდგომარეობაში, რათა თავიდან აიცილოს ტუმბოს გამორთვის დროს უკან დაბრუნება.

თქვენი სითხის კონტროლის საჭიროებებზე მორგებული

თუ არა მაღალი ხარისხის წყლის განაწილების ქსელის ან სამრეწველო გაგრილების სისტემის მართვა, ჩვენი წყლის კონტროლის სარქველი და ნაკადის კონტროლის სარქვლის ტიპები წარმოადგენენ შეუსაბამო მრავალფეროვნებას. ინტეგრირებული დიზაინი არა მხოლოდ ამარტივებს შენარჩუნებას, არამედ აძლიერებს სისტემის საიმედოობას ცალკეულ სარქველებს შორის უკმარისობის წერტილების აღმოფხვრით.

განაახლეთ Storaen– ის საკონტროლო სარქვლის გადაწყვეტა და განიცდიან სამ კრიტიკულ ფუნქციას ერთ მძლავრ პაკეტში – ინჟინერია თქვენი მილსადენების დასაცავად, ტუმბოს სიცოცხლის გასაგრძელებლად და ოპერაციების გამარტივებისთვის. შეისწავლეთ ჩვენი წნევის კონტროლის სარქვლის ტიპები დღეს და გაეცანით, თუ რატომ იწყება სითხის სითხის მენეჯმენტი ინტეგრირებული ინოვაციით.

დიაფრაგმა დგუშის კონტროლის პალატები: ძირითადი ტექნოლოგიები წნევის რეგულირებისთვის მრავალფუნქციურ სარქველებში

Storaen– ის საკონტროლო სარქვლის დიზაინში, არჩევანი დიაფრაგმსა და დგუშის ტიპის კონტროლის პალატებს შორის გადამწყვეტი მნიშვნელობა აქვს ზუსტი წნევის რეგულირებისა და ნაკადის კონტროლის მისაღწევად. როგორც ორი ძირითადი წნევის კონტროლის სარქვლის ტიპი, თითოეული გთავაზობთ სპეციფიკურ სამრეწველო საჭიროებებზე მორგებულ უნიკალურ უპირატესობებს – აქ არის ის, თუ როგორ მუშაობენ ისინი და სად არიან ისინი.

1. დიაფრაგმის კონტროლის პალატები: გლუვი, დაბალი ხმაურის რეგულირება სუფთა მედიისთვის

იდეალურია წყალმომარაგების, HVAC და დაბალი ნაწილაკების სისტემებისთვის, დიაფრაგმის პალატები იყენებენ მოქნილ EPDM ან NBR მემბრანას, რომ წნევა მოძრაობდეს:

ოპერაციის პრინციპი: ზემოხსენებული წნევა მოქმედებს დიაფრაგმზე, ზრდის მას ქვევით, სარქვლის დისკის პოზიციის შესწორების მიზნით. დაბრუნების გაზაფხული აბალანსებს ძალას, რაც საშუალებას აძლევს უპრობლემოდ ნაკადის მოდულაციას მინიმალური ჰისტერეზით (სრული მასშტაბის ≤1.5%).
ძირითადი სარგებელი:
ხარჯების ეფექტური და გაჟონვის საწინააღმდეგო: არ არის მექანიკური ბეჭდები ან მოძრავი ნაწილები, რომლებიც ექვემდებარება მედიას, შეამცირებს მოვლა 20% -ს და აღმოფხვრის დაბინძურების რისკებს სასმელი წყალში ან ფარმაცევტულ ხაზებში.
მშვიდი ოპერაცია: რბილი მემბრანა შთანთქავს ვიბრაციას, რაც მას შესაფერისია ხმაურის მგრძნობიარე გარემოსთვის, როგორიცაა მაღალი დონის შენობები (ხმაური ≤65db ოპერაციის დროს).
შეზღუდვები და სპეციფიკაციები: საუკეთესო ზეწოლისთვის 6.3 მპა -მდე და ტემპერატურა -10 ° C -80 ° C; არ არის რეკომენდებული აბრაზიული სითხეებისთვის. ვრცელდება ჩვენი წყლის წნევის კონტროლის სარქველში და ნაკადის კონტროლის სარქვლის მოდელებში მუნიციპალური პროგრამებისთვის.

2. დგუშის საკონტროლო პალატები: მძიმე წნევის, მკაცრი მედიის მძიმე მოვალეობის შესრულება

სამრეწველო პროცესებისთვის, რომლებიც მოიცავს მაღალ წნევას, მაღალ ტემპერატურას ან ნაწილაკების დატვირთულ სითხეებს (მაგ., ჩამდინარე წყლები, ზეთი), დგუშის პალატები უზრუნველყოფენ ძლიერი მექანიკური კონტროლს:

ოპერაციის პრინციპი: ცილინდრული დგუში (თუჯის ან 316L უჟანგავი ფოლადი) ჰიდრავლიკური ან პნევმატური წნევის ხაზოვან მოძრაობაში გარდაქმნის, პირდაპირ მოქმედებს სარქვლის ღეროვანი მაღალი ბრუნვით (500N · მ).
ძირითადი სარგებელი:
ექსტრემალური წნევის წინააღმდეგობა: ასრულებს 10.0 მპა-მდე და ტემპერატურა 150 ° C- მდე მდე, რაც აღემატება დიაფრაგმებს 60% -ით მაღალი წნევის სცენარებში, როგორიცაა სამრეწველო ქვაბის სისტემები.
აბრაზიული ტოლერანტობა: მყარი ქრომის მოოქროვილი დგუშის ზედაპირი წინააღმდეგობას უწევს ნაკაწრებს ქვიშისგან, მასშტაბისგან ან ტალახისგან, რაც უზრუნველყოფს 50,000+ ციკლის სიცოცხლეს აბრაზიულ გარემოში-კრიტიკული სამთო ან ქიმიური მცენარეებისთვის.
დიზაინის შენიშვნები: გააჩნია ორმხრივი მიმართულების მექანიზმი, გვერდითი მოძრაობის თავიდან ასაცილებლად, სავარძლების აცვიათ და დალუქვის სიზუსტის შენარჩუნება (შეფასებული ნაკადის გაჟონვა ≤0.01%).

როდის უნდა აირჩიოთ დიაფრაგმა პისტონის წინააღმდეგ?

მედიის ტიპი: დიაფრაგმა სუფთა სითხეებისთვის/გაზებისთვის; დგუში ბინძური სითხეებისთვის, მაღალი სიბლანტის მედიისთვის (მაგ., საპოხი ზეთი), ან ორთქლი.
საკონტროლო სიზუსტე: დიაფრაგმა გთავაზობთ უკეთეს კორექტირებას (0.5% რეზოლუცია); დგუში პრიორიტეტს უწევს ენერგიასა და გამძლეობას.
ინდუსტრიის შესაფერისი:
დიაფრაგმა: წყლის განაწილება, შენობის ავტომატიზაცია (წყლის კონტროლის სარქვლის პროგრამები).
დგუში: პეტროქიმიური, ელექტროენერგიის წარმოქმნა და მძიმე ინდუსტრია (დაწყვილებულია ჩვენი ნაკადის კონტროლის სარქვლის ტიპებით პროცესის მილსადენებისთვის).

Storaen– ის ინჟინერირებული ბრწყინვალება

პერსონალიზაციის პარამეტრები: ორივე დიზაინი შეესაბამება საკონტროლო სარქვლის ზომის სტანდარტებს (ISO 5208, GB/T 17213), კონფიგურირებადი ინსულტის სიგრძეებით (25–300 მმ) და უკუკავშირის სენსორებით (4–20mA) ავტომატიზირებული სისტემებისთვის.
საიმედოობის განახლებები: დიაფრაგმებს აქვთ საჭმლის საწინააღმდეგო არამიდის გამაგრება; დგუშებში შედის თვითგამანაწილებელი PTFE რგოლები, ხახუნის შემცირება 30% -ით, ზოგადი მოდელების შედარებით.

გააკეთეთ სწორი არჩევანი თქვენი სისტემისთვის

გჭირდებათ თუ არა დიაფრაგმის სიზუსტე ან დგუშის უხეშობა, Storaen– ის საკონტროლო სარქვლის გადაწყვეტილებები უზრუნველყოფს ოპტიმალურ წნევას რეგულირებას თქვენი უნიკალური სამუშაო მდგომარეობისთვის. ამ ძირითადი ტექნოლოგიების გაგებით, თქვენ შეგიძლიათ აირჩიოთ იდეალური წნევის კონტროლის სარქვლის ტიპი, ეფექტურობის გასაუმჯობესებლად, შემცირების დრო და დააკმაყოფილოთ ყველაზე მოთხოვნადი სამრეწველო სტანდარტები. დაგვიკავშირდით დღეს, რათა შეისწავლონ, თუ როგორ შეუძლია ჩვენი საინჟინრო ექსპერტიზას თქვენი სითხის კონტროლის სისტემის ამაღლება.

სამუშაო პრინციპი

(1) როდესაც ტუმბო შეჩერებულია, სარქვლის ფირფიტა დახურულია გასასვლელი ბოლოში და დიაფრაგმის ზედა პალატა სტატიკური წნევის ქვეშ.

(2) როდესაც ტუმბო იწყება, წყლის წნევა ქვედა პალატაში გადადის შემოვლითი მილიდან, ხოლო მთავარი სარქვლის ფირფიტა და ნელი შეკრული სარქვლის ფირფიტა ნელა იხსნება წყლის წნევის ქვეშ, შესასვლელი ბოლოში და ქვედა პალატაში.

(3) შესასვლელი ბოლოს წნევის ქვეშ, სარქვლის ფირფიტა იზრდება მაქსიმალურ გახსნის მდგომარეობაში, გახსნის სიმაღლე განისაზღვრება ნაკადის სიჩქარით.

(4) იმ მომენტში, როდესაც ტუმბო შეჩერდება, ნაკადის სიჩქარე და წნევა მოულოდნელად მცირდება და მთავარი სარქვლის ფირფიტა იწყებს სიმძიმის მოქმედების ქვეშ.

(5) როდესაც ნაკადის სიჩქარე ახლოს არის ნულთან, მთავარი სარქველი დახურულია, მთავარი სარქვლის ფირფიტა რჩება რელიეფის ხვრელებზე წყლის ჩაქუჩის ზემოქმედების შესუსტების მიზნით; ძირითადი სარქვლის ფირფიტა ქვედა და ზედა ნაწილს შორის წნევის სხვაობის ფორმირებაზე, სარქვლის გასასვლელი წყლის წნევა შემოვლითი მილისგან ზედა ღრუში, რათა ხელი შეუწყოს დიაფრაგმის წნევის ფირფიტას, ისე, რომ ქვედა ღრუს წყალი გადმოწირა სარქვლის შესასვლელში, ნელი დახურვის სარქვლის ფირფიტა დაიწყო დახურვის შენელებით.

(6) ნელი დახურვის სარქვლის ფირფიტა მთლიანად ხურავს გადინების ხვრელს, ხოლო სარქველი უბრუნდება ტუმბოს საწყის მდგომარეობას.

ძირითადი სტრუქტურა

სარქვლის საერთო ზომა შედარებულია ჩვეულებრივი გამშვები სარქვლის მიხედვით და შედგება ძირითადი სარქვლისა და გარე აქსესუარებისგან. მათ შორის, მთავარი სარქველი მოიცავს სარქვლის სხეულს, წნევის ფირფიტას და დიაფრაგმას, დიდი სარქვლის ფირფიტას, ნელი დახურვის სარქვლის ფირფიტას, სარქვლის ადგილს, ღეროვან შეკრებას და სხვა კომპონენტებს. ნელი დახურვის სარქვლის ფირფიტა უკავშირდება წნევის ფირფიტასა და დიაფრაგმს ღეროვანი შეკრებით, დიაფრაგმა დაჭერით სარქვლის საფარს და დიაფრაგმის სავარძელს შორის, ხოლო დიაფრაგმის ზემოთ და ქვევით მოძრაობა ზემოთ და ქვევით მოძრაობს ნელი დახურვის სარქვლის ფირფიტაზე.

სარქვლის ღეროვანი გადის დიდი სარქვლის ფირფიტის ცენტრალურ ხვრელში, ასე რომ დიდი სარქვლის ფირფიტა შეიძლება სარქვლის გასწვრივ გასწვრივ გარკვეულ დიაპაზონში. ჩვეულებრივ, დიდი სარქვლის ფირფიტა დაჭერით სარქვლის სავარძელზე საკუთარი წონით, ისე რომ სარქველი დახურულ მდგომარეობაშია. მრავალფუნქციური ტუმბოს კონტროლის სარქველი გარე აქსესუარები დამონტაჟებულია სარქვლის დიაფრაგმის და სარქვლის შესასვლელი და გამავალი მილის ორივე მხარეს, დიაფრაგმის ქვედა პალატა და დამაკავშირებელი მილის სარქვლის შესასვლელი მხარე აღჭურვილია საკონტროლო სარქველებით, ფილტრებით და სპეციალური უკანა სარქველით.

დიაფრაგმის ზედა ღრუ და კავშირის მილის გასასვლელი მხარეს სარქველი მხოლოდ ფილტრით და საკონტროლო სარქველით არის აღჭურვილი. დიდი სარქვლის ფირფიტის მოძრაობა და პოზიცია და მთავარ სარქველში ნელი დახურვის სარქვლის ფირფიტა განსაზღვრავს სარქვლის სამუშაო სტატუსის ცვლილებას და გახსნასა და დახურვას. სარქვლის გარე აქსესუარები და მილსადენი ნებისმიერ დროს და მის შემდეგ სარქვლის წნევა იცვლება სარქველში დიაფრაგმის საშუალებით, რომელიც დაყოფილია ზედა და ქვედა პალატებად, აკონტროლებს დიდი სარქვლის ფირფიტის მოძრაობას და ნელი დახურვის სარქვლის ფირფიტას, და შეგიძლიათ შეცვალოთ აქსესუარები, რომ შეიცვალოს დიდი სარქვლის ფირფიტა და ნელი დახურვის ფირფიტა, ასე რომ, ვალვანის გახსნის დროში.

სამუშაო ზეწოლა

ამ ტიპის მრავალფუნქციური საკონტროლო ტუმბოს სარქვლის სამუშაო წნევა 1.0MPa, 1.6MPa, 2.5MPa, 4.0MPa, 6.4MPa, 10.0mpa ექვსი, მოქმედების წნევა უფრო მეტია ან ტოლია 0.03MPa– ზე, მედიის ტემპერატურა 0-80 ℃, ნელი დახურვის დრო შეიძლება 3-120, პიპელინში. წყლის ჩაქუჩის მწვერვალი 1.5-ჯერ ნაკლებია სამუშაო წნევის, ნომინალური კალიბრის DN50-DN1400. მილსადენის ნაკადის სიჩქარე 2 მ/წმ, როდესაც წნევის დაქვეითება ნაკლებია 0.01 მპა-ზე, წყლის ჩაქუჩის მწვერვალის მნიშვნელობა 1.5-ჯერ ნაკლებია სამუშაო წნევის, ნომინალური კალიბრის DN50-DN1400.

ძირითადი ინსტალაციის ზომები: (განყოფილება: მმ)

რა არის საკონტროლო სარქვლის ფუნქცია?

საკონტროლო სარქველი არის მნიშვნელოვანი კომპონენტი სხვადასხვა სამრეწველო და წარმოების პროცესებში, რაც ემსახურება სისტემის შიგნით სითხის ნაკადის რეგულირების აუცილებელ ფუნქციას. ეს სარქველები გადამწყვეტია მილსადენებში, ტანკებში და სითხის გამართვის სხვა ობიექტებში სასურველი საოპერაციო პირობების შესანარჩუნებლად. საკონტროლო სარქვლის ფუნქციის გაცნობიერება გადამწყვეტი მნიშვნელობა აქვს საინჟინრო, წარმოებისა და პროცესების მენეჯმენტში პროფესიონალებისთვის.

საკონტროლო სარქვლის ძირითადი მიზანი არის სითხის ნაკადის სიჩქარის მოდულირება, იქნება ეს თხევადი ან გაზი, განსაზღვრული პარამეტრების ერთობლიობის საფუძველზე. იგი ამას მიაღწევს პოზიციის რეგულირებით კონტროლერისგან სიგნალების საპასუხოდ, რომელიც შეიძლება იყოს სახელმძღვანელო ოპერატორი ან ავტომატური სისტემა. ეს კორექტირება ხელს უწყობს კონკრეტული პროცესის ცვლადის შენარჩუნებას, როგორიცაა წნევა, ტემპერატურა და ნაკადის სიჩქარე წინასწარ განსაზღვრულ ლიმიტებში.

საკონტროლო სარქველები იყენებენ სხვადასხვა მექანიზმებს თავიანთი ფუნქციის შესასრულებლად. საერთო ტიპები მოიცავს გლობუსის, ბურთის და პეპლის სარქველებს, რომელთაგან თითოეული განკუთვნილია სხვადასხვა ნაკადის კონტროლის სცენარისთვის. ნაკადის მახასიათებლებზე ზუსტი კონტროლის უზრუნველყოფით, საკონტროლო სარქველი მნიშვნელოვან როლს ასრულებს სამრეწველო პროცესებში ეფექტურობისა და უსაფრთხოების გაუმჯობესებაში.

უფრო მეტიც, საკონტროლო სარქველების სათანადო ფუნქციონირება პირდაპირ გავლენას ახდენს სისტემის მუშაობასა და საიმედოობაზე. როდესაც ეს სარქველები სწორად მოქმედებენ, ისინი ხელს უშლის ისეთ საკითხებს, როგორიცაა წნევა, ნაკადის არასტაბილურობა და გაჟონვა. ამის საპირისპიროდ, საკონტროლო სარქველებმა შეიძლება გამოიწვიოს ძვირადღირებული დრო, უსაფრთხოების საფრთხეები და პროდუქტის ხარისხი კომპრომეტირებული.

მოკლედ რომ ვთქვათ, საკონტროლო სარქვლის ფუნქციაა სხვადასხვა პროგრამებში სითხის ნაკადის ზუსტი და ეფექტური რეგულირების უზრუნველყოფა. მათი როლი შეუცვლელია ოპტიმალური საოპერაციო პირობების შენარჩუნებაში, ენერგოეფექტურობის გაძლიერებაში და სისტემის საერთო მთლიანობის დაცვაში. ამრიგად, კონტროლის ეფექტური სარქვლის სტრატეგიების გაგება და განხორციელება აუცილებელია სითხის დამუშავების ნებისმიერ გარემოში ოპერაციული სრულყოფის მისაღწევად.

საკონტროლო სარქვლის ტიპები და პროგრამები

საკონტროლო სარქველები არსებითი კომპონენტებია სხვადასხვა სამრეწველო პროცესებში, რომლებიც პასუხისმგებელია სითხეების ნაკადის რეგულირებაზე, ნაკადის გადასასვლელი ზომით, როგორც ეს კონტროლერია. საკონტროლო სარქველების სხვადასხვა ტიპებისა და მათი პროგრამების გაცნობიერება გადამწყვეტი მნიშვნელობა აქვს სისტემის მუშაობის ოპტიმიზაციისა და ოპერაციული უსაფრთხოების უზრუნველსაყოფად.

საკონტროლო სარქველების ერთ -ერთი მთავარი ტიპია გლობუსის სარქველი, რომელიც ცნობილია თავისი შესანიშნავი აურზაური შესაძლებლობებით. მას აქვს სფერული ფორმის სხეული, რომელიც საშუალებას იძლევა კონტროლირებადი ნაკადი და, როგორც წესი, გამოიყენება ელექტროსადგურებსა და ქიმიური დამუშავების ერთეულებში ორთქლში, წყალში და ჰაერის პროგრამებში.

კიდევ ერთი საერთო ტიპია ბურთის სარქველი, რომელიც ხასიათდება მისი სწრაფი გამორთვის შესაძლებლობებით. ეს სარქველი იყენებს მბრუნავ ბურთს ნაკადის გასაკონტროლებლად და ჩვეულებრივ გამოიყენება პროგრამებში, რომლებიც საჭიროებენ მჭიდრო დალუქვას და წნევის მინიმალურ ვარდნას, მაგალითად, წყლის გამწმენდი საშუალებებში და ნავთობისა და გაზსადენებში.

პეპლის სარქველები ასევე გავრცელებულია სხვადასხვა აპლიკაციებში, რომლებიც განკუთვნილია დაპირისპირებული და გასაფორმებელი მომსახურებისთვის. მათი კომპაქტური დიზაინი და მსუბუქი ბუნება მათ შესაფერისია დიდი მოცულობის და მაღალი ნაკადის პროგრამებისთვის, როგორიცაა HVAC სისტემები და წყლის განაწილების ქსელები.

რაც შეეხება სიზუსტეს და რეაგირებას, ელექტრომაგნიტური კონტროლის სარქველები ფართოდ გამოიყენება ავტომატიზირებულ სისტემებში. ამ სარქველებში გამოყენებულია ელექტრული სიგნალები, რომლებიც მოქმედებენ და ხშირად გვხვდება სარწყავი სისტემებისა და სამრეწველო ავტომატიზაციის პროცესებში.

დაბოლოს, გლობუსის სტილის კონტროლის სარქველები უზრუნველყოფენ გაძლიერებულ შესრულებას კრიტიკულ პროგრამებზე, სადაც აუცილებელია ნაკადის ზუსტი რეგულირება. ეს სარქველები ხშირად ხორციელდება მკაცრ გარემოში, როგორიცაა ქიმიური წარმოება და ნავთობის გადამამუშავებელი ქარხნები, სადაც ზუსტი კონტროლი უმთავრესია.

მოკლედ რომ ვთქვათ, საკონტროლო სარქვლის შერჩევა დამოკიდებულია განაცხადის სპეციფიკურ მოთხოვნებზე, მათ შორის ნაკადის მახასიათებლებზე, წნევის წვეთებზე და ოპერაციულ ეფექტურობაზე. მრავალფეროვანი საკონტროლო სარქვლის ტიპებისა და მათი პროგრამების გაცნობიერებამ შეიძლება მნიშვნელოვნად გააუმჯობესოს სისტემის საიმედოობა და ეფექტურობა, რაც მათ ნებისმიერი სამრეწველო პროცესის მნიშვნელოვან ასპექტად აქცევს.
