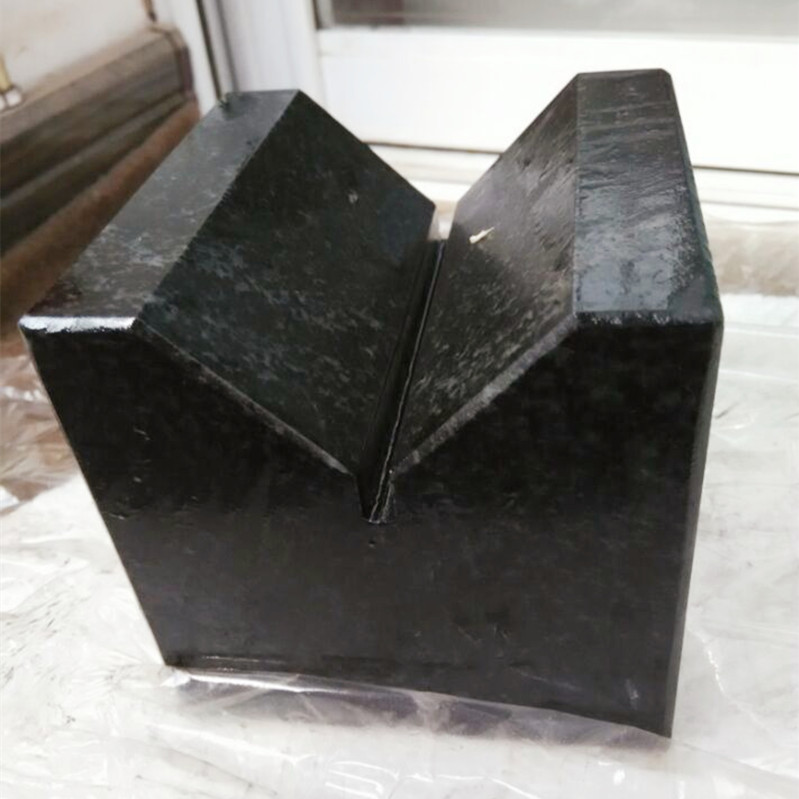

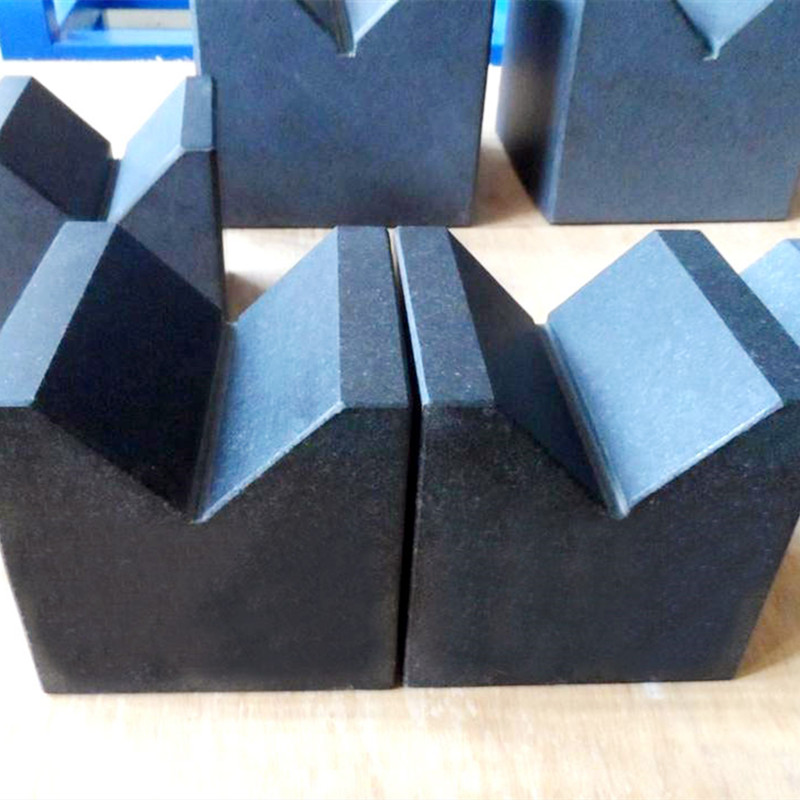

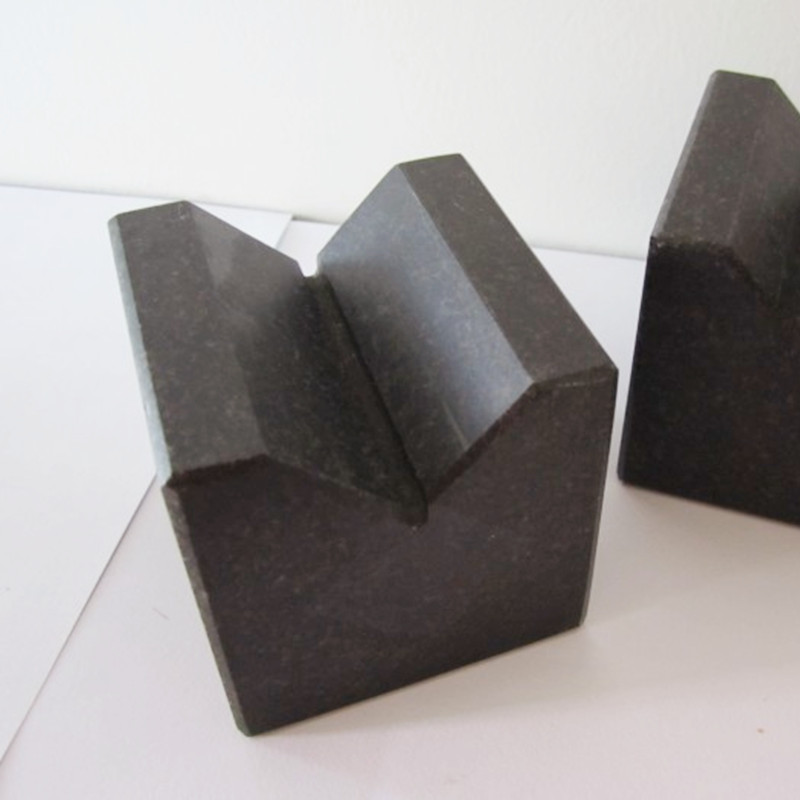

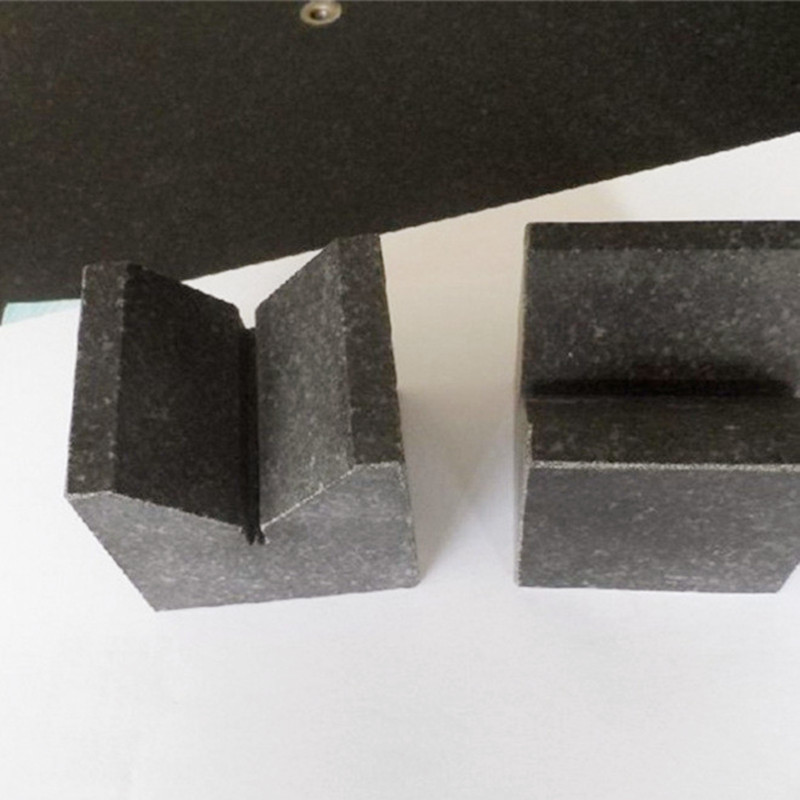

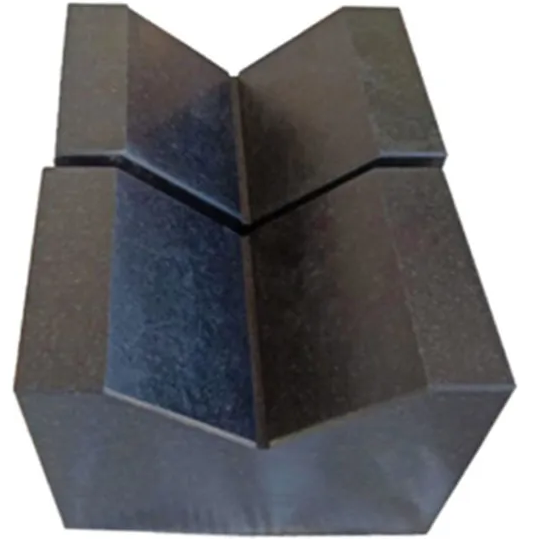

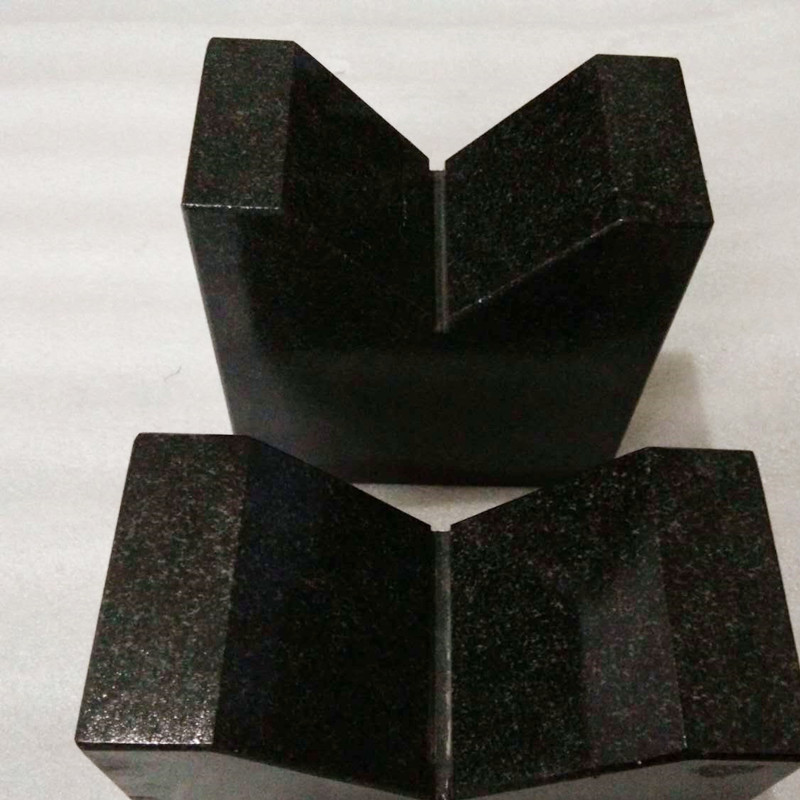

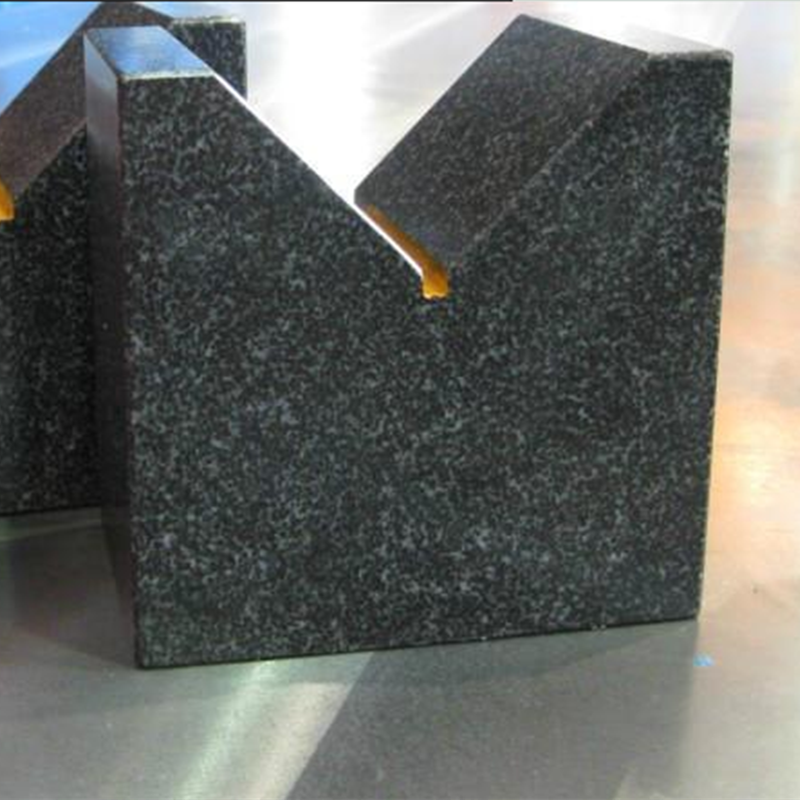

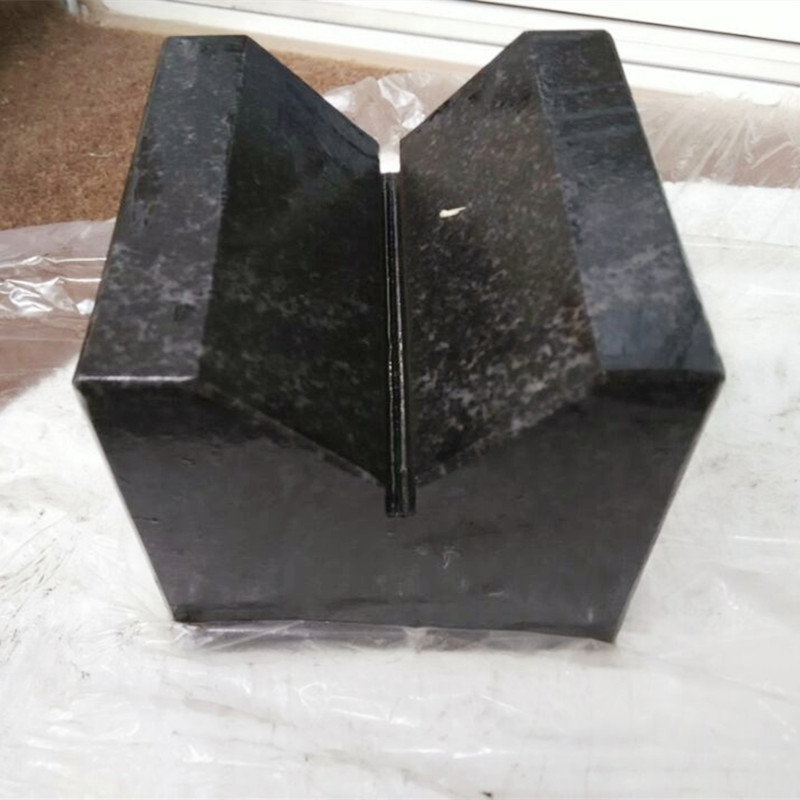

გრანიტის V-ჩარჩო მარმარილოს V-ჩარჩო

V- ფორმის გრანიტის ჩარჩო დამზადებულია "Jinan Qing" ბუნებრივი გრანიტის მასალისგან, მექანიკური დამუშავებისა და სახელმძღვანელო სიზუსტის საშუალებით. შავი სიკაშკაშე, ერთიანი სტრუქტურული ტექსტურა, კარგი სტაბილურობა, მაღალი სიძლიერე, მაღალი სიმტკიცე, გრანიტის V ფორმის ჩარჩო, ისეთი უპირატესობებით, როგორიცაა მაღალი სიზუსტე, ჟანგი, მჟავა და ტუტე წინააღმდეგობა, არ არის მაგნიტიზაცია, დეფორმაცია და კარგი აცვიათ წინააღმდეგობა. შესაფერისია მექანიკური დამუშავებისა და კომპონენტის წარმოების ინდუსტრიებში შემოწმების, გაზომვის, მარკირებისა და პოზიციონირების მიზნით.

გრანიტის საზომი ხელსაწყო v ფორმის შავი ბლოკი

გრანიტის V- ჩარჩოს სიზუსტე: დონე 000-1.

გრანიტის V ბლოკები (V ჩარჩო) პროგრამები: ლილვის გასწორება მექანიკურ დამუშავებისას

მექანიკური დამუშავებისას, ზუსტი ლილვის გასწორება გადამწყვეტი მნიშვნელობა აქვს ვიბრაციის შემცირებას, აცვიათ და მბრუნავი აპარატების ოპტიმალური შესრულების უზრუნველსაყოფად. Storaen’s Granite V Blocks (V ჩარჩოები) გთავაზობთ სტაბილურ, ზუსტ გადაწყვეტას ამ გამოწვევისთვის, რაც ახდენს ჯინან ქინგის გრანიტის ბუნებრივ თვისებებს, რათა მიაწოდოს შეუსაბამო სიზუსტე ლილვის გასწორების დავალებებში ინდუსტრიებში – საავტომობილო წარმოებიდან დაწყებული საჰაერო კოსმოსური ინჟინერიით.

1

Storaen’s Granite V ბლოკები იძლევა სამ მნიშვნელოვან უპირატესობას ლილვის გასწორებისთვის:

განზომილებიანი სტაბილურობა: Jinan Qing Granite (სიმტკიცე ≥70HS) ამაყობს თერმული გაფართოების დაბალი კოეფიციენტით (8.3 × 10⁻⁶/° C), შენარჩუნებულია გასწორების სიზუსტით ტემპერატურის ცვალებადობაში (10 ° C – 40 ° C). ფოლადის V- ბლოკებისგან განსხვავებით, რომლებიც აფართოებენ/კონტრაქტს არაპროგნოზირებად, ჩვენი გრანიტის ჩარჩოები ინარჩუნებს ლილვებს, რომლებიც შეესაბამება 5μm/m, თუნდაც არაინფიცირებულ სემინარებში.
ვიბრაციის აორთქლება: ქვის მარცვლოვანი სტრუქტურა შთანთქავს 60% მეტ ვიბრაციას, ვიდრე ფოლადი, გადამწყვეტი მნიშვნელობა აქვს მაღალსიჩქარიანი მანქანების დროს გასწორების შენარჩუნებისთვის. 160 × 160 × 90 მმ გრანიტის V ჩარჩო სტაბილიზაციას ახდენს 50 კგ ლილვებით, რომლებიც მოძრაობენ 3000 rpm– ზე, ამცირებს ხელსაწყოს ჩეთერს და ზედაპირის უხეშობას (RA ≤0.8μm).
კოროზიის წინააღმდეგობა: ბუნებრივად იმუნიტეტი გამაგრილებლის, ზეთის და ტენიანობის მიმართ, Storaen Granite V ბლოკები მოითხოვს ნულოვანი ჟანგის პრევენციას – ideal for უხეში დანადგარებისთვის, სადაც ფოლადის ალტერნატივები თვეების განმავლობაში იშლება.

2. ზუსტი კლასები ყველა გასწორების საჭიროებისთვის

შეარჩიეთ სწორი სიზუსტის დონე თქვენი აპლიკაციისთვის:

000 000 კლასი (± 2μm სიბრტყე): გამოიყენება საჰაერო კოსმოსური კომპონენტის წარმოებაში, 100 × 100 × 63 მმ გრანიტის V ჩარჩო, რომელიც ასრულებს ტიტანის შენადნობის ლილვებს ASME B89.3.2 სტანდარტებთან, რაც უზრუნველყოფს კონცენტრირებას 5μm- ში თვითმფრინავის ძრავის როტორებისთვის – კრიტიკული აეროდინამიკური დრაგის შემცირებისთვის.
კლასის 0 (± 5μm სიბრტყე): იდეალურია საავტომობილო ძრავის ასამბლეისთვის, 200 × 200 × 125 მმ ჩარჩო პოზიციები ფოლადის ამწეებით ± 0.01 მმ/მ პარალელიზმთან ერთად, ამცირებს ტარების აცვიათ მაღალი ცხენის ძრავებში.
1 კლასი (± 10μm სიბრტყე): ჯდება ზოგადი სამრეწველო დავალებები, როგორიცაა კონვეიერის როლიკერის გასწორება, სადაც 300 × 300 × 150 მმ გრანიტის V ბლოკი უზრუნველყოფს 90 ° ლილვის პერპენდიკულარობას მანქანების საწოლებზე, გამორიცხავს ქამრის დაშლას შეფუთვის ხაზებში.

3. ძირითადი პროგრამები მექანიკური დამუშავებისას

CNC აპარატის დაყენება: Storaen Granite V ჩარჩო (კლასი 000, 63 × 63 × 90 მმ) ამოწმებს CNC lathe spindle shafts– ის სიმკვეთრეს ინსტალაციის დროს, რაც უზრუნველყოფს ხელსაწყოს ბილიკებს ± 0.005 მმ -ში, სამედიცინო მოწყობილობის კომპონენტების ზუსტი დანადგარისთვის.
გადაცემათა კოლოფის ასამბლეა: მძიმე აღჭურვილობის წარმოებაში, 160 × 160 × 90 მმ გრანიტის V ბლოკი ხაზს უსვამს პლანეტარული გადაცემის ლილვებს 8μm– მდე, ამცირებს ხმაურის ემისიას და აგრძელებს გადაცემათა კოლოფის სიცოცხლეს 25% სამშენებლო აპარატებში.
საჰაერო კოსმოსური ძრავის ტესტირება: ჩვენი კოროზიისადმი მდგრადი ჩარჩოები მხარს უჭერენ ინკომელის ლილვებს დაღლილობის ტესტირების დროს, 10,000+ დატვირთვის ციკლის მეშვეობით განზომილების შენარჩუნების გარეშე განზომილებიანი დრიფტის გარეშე-კრიტიკულია ძრავის მუშაობის შესასრულებლად ექსტრემალურ პირობებში.

4. Storaen- ის ვალდებულება განლაგების სრულყოფილებასთან დაკავშირებით

სერთიფიცირებული სიზუსტე: ყველა გრანიტის V ბლოკი კალიბრირდება ლაზერული ინტერფერომეტრის გამოყენებით, GB/T 20428-2006 და ISO 1101 სტანდარტების კვალიფიკაციით, რაც უზრუნველყოფს მკაცრი ხარისხის აუდიტის დაცვას.
საბაჟო გადაწყვეტილებები: გჭირდებათ 500 × 500 × 200 მმ ჩარჩო, რომელზეც დამონტაჟებულია სამონტაჟო ხვრელები ავტომატური შეკრების ხაზებისთვის? ჩვენი OEM გუნდი 4-6 კვირაში აწვდის დიზაინებს, ოპტიმიზირებულია თქვენი უნიკალური ლილვის გასწორების საჭიროებებისთვის.
სიცოცხლის ხანგრძლივობის გარანტია: მხარს უჭერს 2-წლიანი გარანტიით ზედაპირის აცვიათ ან განზომილებიანი ცვლილების წინააღმდეგ, ჩვენი გრანიტი V ჩარჩოების ფოლადის ალტერნატივები 5x- ით, რაც უზრუნველყოფს მთლიანი ხარჯების დაზოგვას $ 1,500+ თითო ინსტრუმენტზე მის სიცოცხლის ხანგრძლივობასთან დაკავშირებით.

არ დატოვოთ შახტის გასწორება – Trust Storaen’s Granite V ბლოკები, რათა უზრუნველყოს სტაბილურობა, სიზუსტე და გამძლეობა, რომელსაც თანამედროვე მექანიკური დამუშავება მოითხოვს. თუ არა CNC აპარატების დაკალიბრება, გადაცემათა კოლოფის შეკრება, ან საჰაერო კოსმოსური ძრავების ტესტირება, ჩვენი გრანიტის V ჩარჩოები უზრუნველყოფს ყველა ლილვს სრულყოფილებასთან, მინიმუმამდე შემცირდება, ნარჩენების შემცირება და თქვენი მზა პროდუქციის ხარისხის ამაღლება. გამოიკვლიეთ ჩვენი გრანიტის V ჩარჩოების სპექტრი და განიცდიან ქვის ინჟინერული სიზუსტის განსხვავებას.

Granite V Blocks (V-Frame) ზრუნვა: დასუფთავება და შენახვა საუკეთესო პრაქტიკა

სათანადო შენარჩუნება არის თქვენი გრანიტის V ბლოკების სიზუსტისა და ხანგრძლივობის შენარჩუნების გასაღები (V- ჩარჩოები). Storaen’s Premium Granite V- ჩარჩოები, რომლებიც დამზადებულია Jinan Qing Granite– დან, არის მინიმალური შენარჩუნებისთვის, მაგრამ ამ საუკეთესო პრაქტიკის დაცვა უზრუნველყოფს, რომ ისინი ათწლეულების განმავლობაში დარჩნენ ზუსტი და დაზიანების გარეშე, თუნდაც მკაცრ ინდუსტრიულ გარემოში.

1. ყოველდღიური გაწმენდა: ნაზად ამოიღეთ დამაბინძურებლები

გრანიტის არა-პორული ზედაპირი წინააღმდეგობას უწევს დამაბინძურებლების უმეტესობას, მაგრამ რეგულარული გაწმენდა ხელს უშლის ნარჩენების წარმოქმნას, რამაც შეიძლება გავლენა მოახდინოს გასწორებაზე:
საჭირო ინსტრუმენტები: რბილი მიკროფიბერის ქსოვილები, pH- ნეიტრალური გამწმენდი (მაგ., Storaen’s Granite Care Solution) და ჯიუტი ნამსხვრევებისთვის რეზინის შესანახი.

ნაბიჯ-ნაბიჯ:

გაასუფთავეთ V- ჩარჩო ზედაპირი მშრალი ქსოვილით, რომ ამოიღოთ ფხვიერი მტვერი ან ლითონის ნაპრალები-კრიტიკული 000 000 გრანიტის V ბლოკის ± 2μm სიბრტყის შესანარჩუნებლად.
გაანადგურეთ დამლაგებელი (1:10 გამოხდილი წყლით) და წაისვით ნესტიან ქსოვილზე, ნაზად გახეხეთ ზეთი ან გამაგრილებლის ლაქები. არასოდეს გამოიყენოთ მჟავე/ტუტე გამხსნელები – მათ შეუძლიათ დროთა განმავლობაში გრანიტის ზედაპირი აითვისონ.
საფუძვლიანად გაშრეს საცურაო ქსოვილით, რაც უზრუნველყოფს ტენიანობის რჩება V- ღუმელში, სადაც ლილვები კონტაქტს ქმნის.

Pro Tip: მძიმე დანადგარის გარემოსთვის, გაასუფთავეთ ყოველი ცვლის შემდეგ, რათა თავიდან აიცილოთ აბრაზიული ნაწილაკები (მაგ., ალუმინის ოქსიდი) 320-ღეროვანი მიწის ზედაპირის (RA ≤0.8μm) ნაკაწრებისგან.

2. შენახვის სტრატეგიები: დაიცავით ზემოქმედება და ტემპერატურის ცვლა

შეინახეთ თქვენი გრანიტის V ბლოკები განზომილებიანი სტაბილურობის შესანარჩუნებლად და V-Groove კიდეების დასაცავად:

მოკლევადიანი შენახვა (≤1 კვირა):

მოათავსეთ ვიბრაციის შემცველი რეზინის მბზინავი (5 მმ სისქე) სუფთა სემინარის სკამებზე, რაც უზრუნველყოფს 100 მმ-ს კლირენს სხვა ხელსაწყოებისგან. Storaen- ის 160 × 160 × 90 მმ V- ჩარჩოები, წონა 18 კგ, დარჩით უსაფრთხოდ ადგილზე, თუნდაც ახლომდებარე წისქვილის ოპერაციების დროს.

გრძელვადიანი შენახვა (≥1 თვე):

გადაიტანეთ მჟავა თავისუფალი ქსოვილის ქაღალდი ან ანტი-სტატიკური ბუშტის შეფუთვა ტენიანობისგან დასაცავად (იდეალური RH: 40%–60%).
შეინახეთ ჰორიზონტალურად ბრტყელ თაროზე ქაფის მხარდაჭერით V-Groove და ბაზის ქვეშ, თანაბრად ანაწილებს წონას, რათა თავიდან აიცილოთ 0.05 მმ/მ სიგი, რომელიც შეიძლება მოხდეს დაუსაბუთებელ ჩარჩოებში.
შენახვის ტემპერატურა 20 ° C ± 2 ° C – Jinan Qing Granite- ის დაბალი თერმული გაფართოების დროს (8.3 × 10⁻⁶/° C) ნიშნავს warping– ის მინიმალურ რისკს, მაგრამ ექსტრემალურმა რყევებმა შეიძლება გავლენა მოახდინოს კალიბრაციის თანმიმდევრულობაზე.

თავიდან აცილება: ჩამოკიდებული ან ვერტიკალური საცავი, რამაც შეიძლება ხაზგასმით აღინიშნოს V-Groove კიდეები-Storaen შეიმუშავებს ყველა გრანიტის V ბლოკს ჰორიზონტალური სტაბილურობისთვის, რკინა ბაზის ზედაპირებით, უსაფრთხო თაროების განთავსებისთვის.

3. მოვლა -პატრონობა

კეთება:

შეამოწმეთ კვარტალი მცირე ჩიპებისთვის (≤0.5 მმ) 10x გამადიდებლების გამოყენებით. Storaen გთავაზობთ ადგილზე განადგურებას დაზიანებული ჩარჩოებისთვის, აღადგინეთ სიბრტყე ორიგინალ კლასებზე.
გამოიყენეთ Storaen– ის სერთიფიცირებული კალიბრაციის სერვისი ყოველწლიურად, რათა დაადასტუროთ GB/T 20428-2006– ის შესაბამისობა, რაც უზრუნველყოფს თქვენი გრანიტის V ბლოკების შენარჩუნებას მათი ქარხნის გამოცდილი სიზუსტით.

არა:

ჩამოაგდეს ან გაფიცეთ V- ჩარჩო-თუნდაც 1 კგ გავლენამ შეიძლება ჩაყაროს V-Groove ზღვარი, რაც გავლენას ახდენს ლილვის გასწორებაზე 15μm– მდე.
შეინახეთ მაგნიტური ხელსაწყოებით-გრანიტის არა-მაგნიტური თვისება (≤3μt) იდეალურია მაგნიტური ველის გარემოსთვის, მაგრამ ახლომდებარე მაგნიტებს შეუძლიათ მოიზიდონ ნამსხვრევები, რომლებიც ზედაპირს აჭარბებენ.

4. Storaen– ის მოვლის გაუმჯობესებული დიზაინის თვისებები

ჩვენი გრანიტის V ბლოკები აშენებულია მარტივი შენარჩუნებისთვის:

მომრგვალებული კიდეები: ყველა კუთხეში 3 მმ-იანი ჭამები ამცირებს ჩიპის რისკს გატარების დროს, საერთო პრობლემა მკვეთრი ალტერნატივით.
ანტი-სტატიკური საფარი (სურვილისამებრ): ელექტრონიკის წარმოებისთვის, შეარჩიეთ V- ჩარჩოები 5μm გამტარ საფარით, რომელიც იბრუნებს მტვრის ნაწილაკებს, გადამწყვეტი მნიშვნელობა აქვს სიზუსტის ლილვის გასწორებას სუფთა დარბაზში.
საბაჟო შენახვის შემთხვევები: შეუკვეთეთ ქაფისგან დაფარული ხისტი (ხელმისაწვდომია ყველა ზომით) CNC- მოჭრილი ჩანართებით, რომლებიც აკვნებენ V- ზომას და ბაზას, იცავს თქვენს ინვესტიციას ობიექტებს შორის ტრანსპორტირების დროს.

თქვენს Storaen Granite V ბლოკებზე ზრუნვა მარტივია ამ პრაქტიკებით-ნაზად გააცალეთ, შეინახეთ ჭკვიანურად და გამოიყენეთ ჩვენი მოვლა-პატრონობა. მათი ბუნებრივი სტაბილურობისა და სიზუსტის დაცვით, თქვენ უზრუნველყოფთ ყველა ლილვის გასწორების ამოცანას, რომელიც აკმაყოფილებს უმაღლეს სამრეწველო სტანდარტებს, საავტომობილო ასამბლეიდან საჰაერო კოსმოსური მეტროლოგიით. ენდობა Storaen– ის ინჟინერიას, რომ მიაწოდოს V- ჩარჩოები, რომლებიც დროის გამოცდას დგას-რადგან სათანადო ზრუნვა არ უნდა იყოს გართულებული, როდესაც სიზუსტე არ არის მოლაპარაკება.
