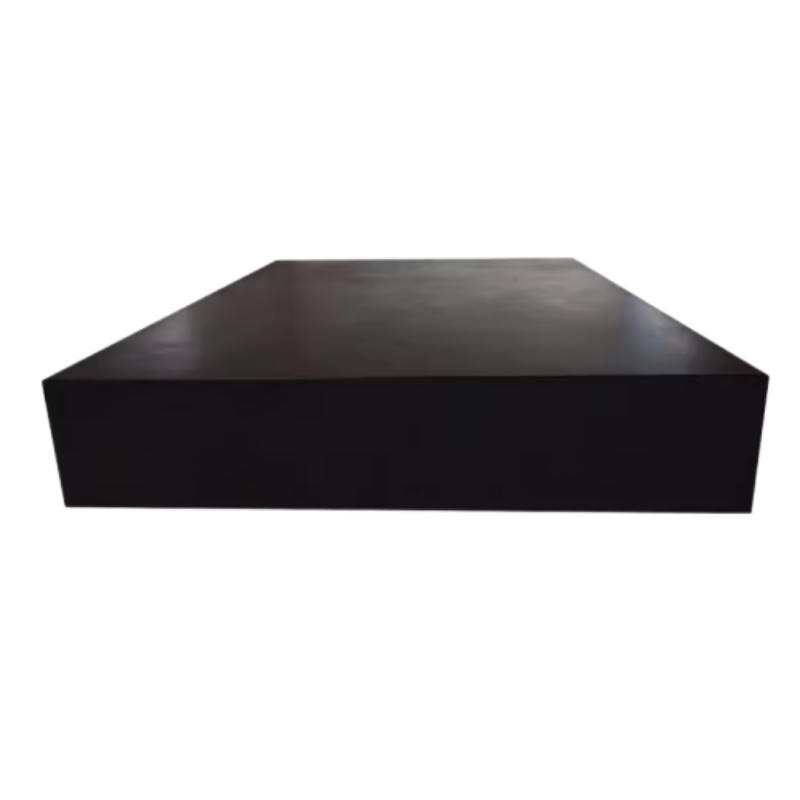

გრანიტის ინსპექტირების ზედაპირის Plate

გრანიტის პლატფორმა არის პლატფორმის პროდუქტი, რომელიც დამზადებულია გრანიტისგან, რომელიც დამუშავებულია აპარატურებით და ხელით მიწა მუდმივ ტემპერატურულ პალატაში, მაღალი სიბრტყის სიზუსტით.

გრანიტის პლატფორმის ფიზიკური პარამეტრები:

სპეციფიკური სიმძიმე: 2970-3070 კგ/მ 3;

კომპრესიული ძალა: 245-254 კგ/მ

m2;

ელასტიური აცვიათ: 1.27-1.47N/მმ 2;

ხაზოვანი გაფართოების კოეფიციენტი: 4.6 × 10-6/℃;

წყლის შეწოვის სიჩქარე 0.13;

ნაპირის სიმტკიცე HS70 ან ზემოთ.

გრანიტის პლატფორმების სიზუსტე გაცილებით მაღალია, ვიდრე თუჯის პლატფორმები. ეს იმიტომ ხდება, რომ გრანიტმა განიცადა გრძელვადიანი დაბერების მკურნალობა და აღარ აქვს შინაგანი სტრესი. სიზუსტის დონე 000, 00, 0 და 1 არის იდეალური ინსტრუმენტები საწარმოთა დამუშავებისას და შემოწმებისთვის.

წარმოშობის ადგილი ： ჰებეი, ჩინეთი

გარანტია ： 1 წელი

მორგებული მხარდაჭერა ： OEM, ODM, OBM

ბრენდის სახელი შტოტი

მოდელის ნომერი ： 1006

მასალა ： გრანიტი

ფერი ： ცარიელი

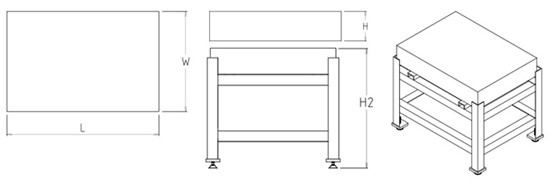

სპეციფიკაცია ： 200x200mm-3000×5000 მმ ან მორგებულია

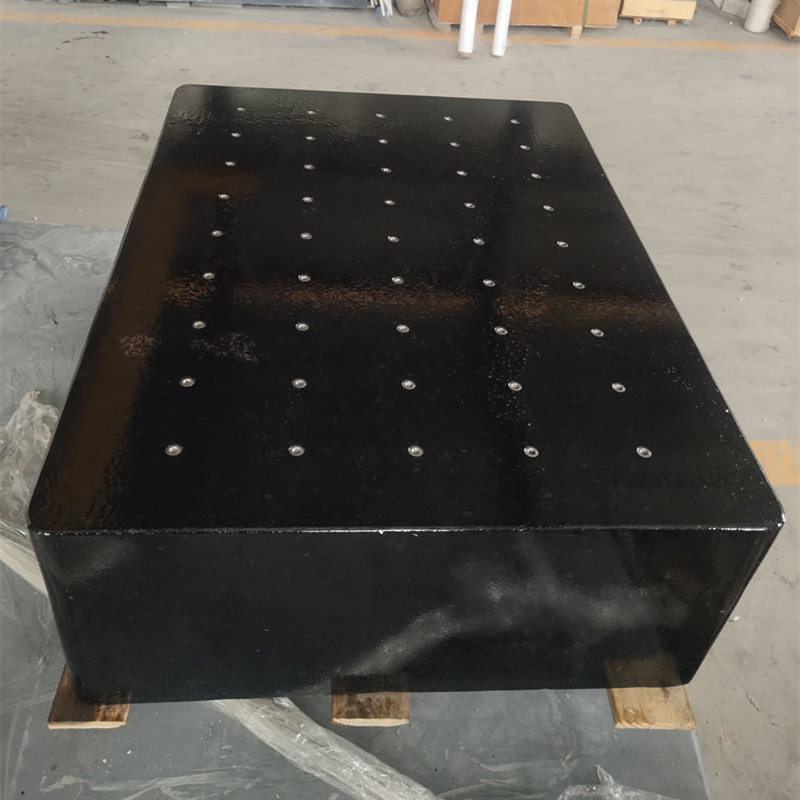

ზედაპირი ： ბრტყელი, ჩამოსასხმელი ხვრელები, T-slots და ა.შ.

სამუშაო ზედაპირის სიმტკიცე ： HS70

ზედაპირული მკურნალობა ： გრუნტის დასრულება

ზუსტი კლასი ： 0-2

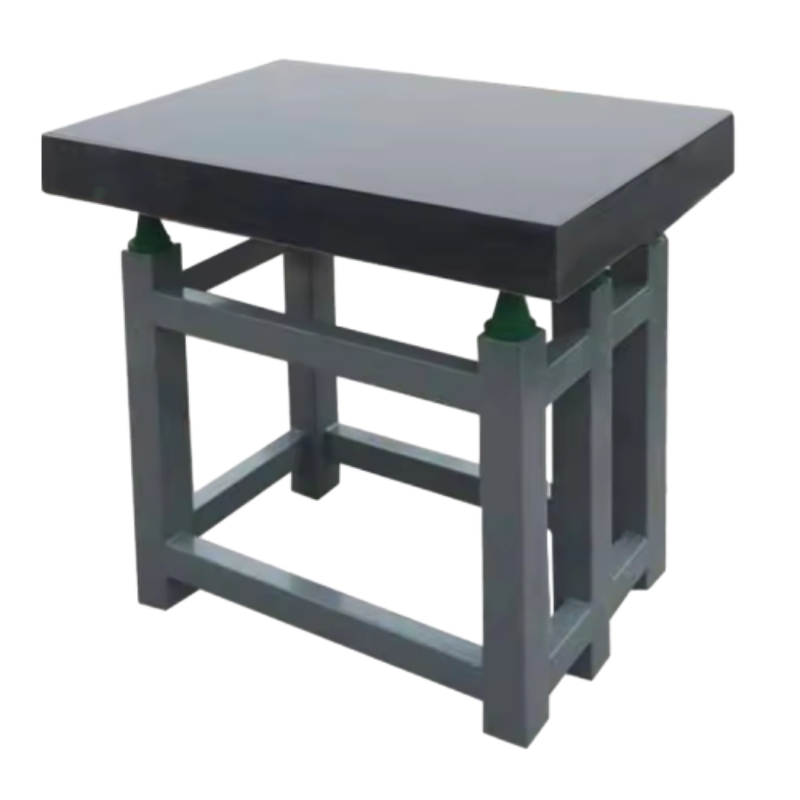

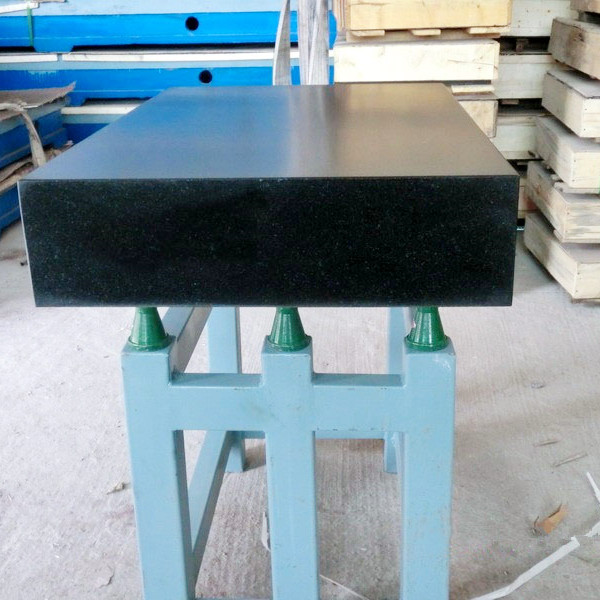

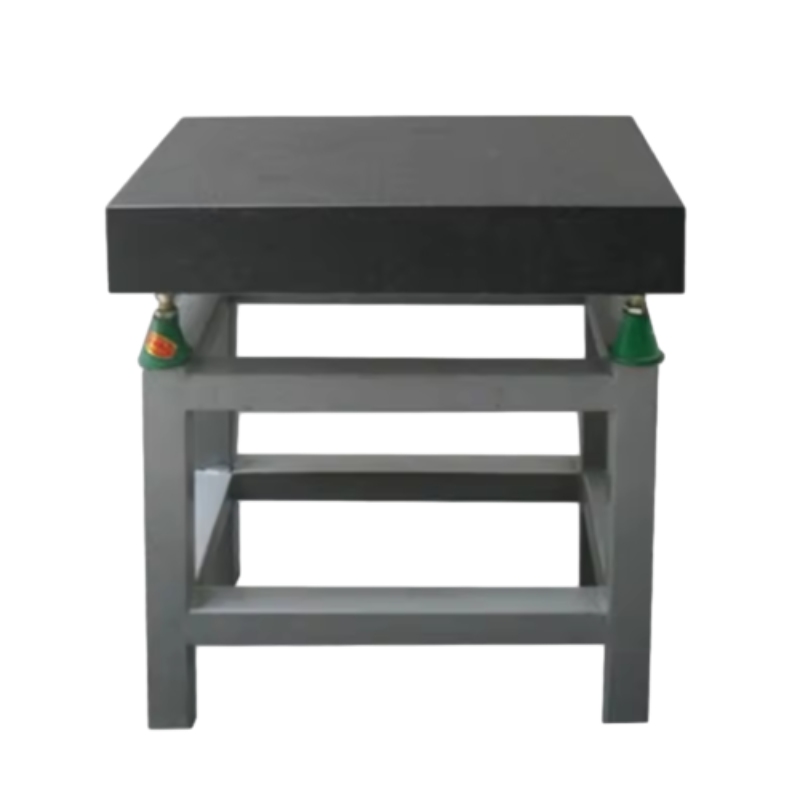

სტენდი ： ხელმისაწვდომი

შეფუთვა ： P Lywood Box

გამოყენება ： ზუსტი გაზომვა, შემოწმება, განლაგება, T და მარკირების მიზნები

შეფუთვის დეტალები ： პლაივუდის ყუთი

მიწოდების უნარი: 20000 ცალი/ცალი წელიწადში

წამყვანი დრო:

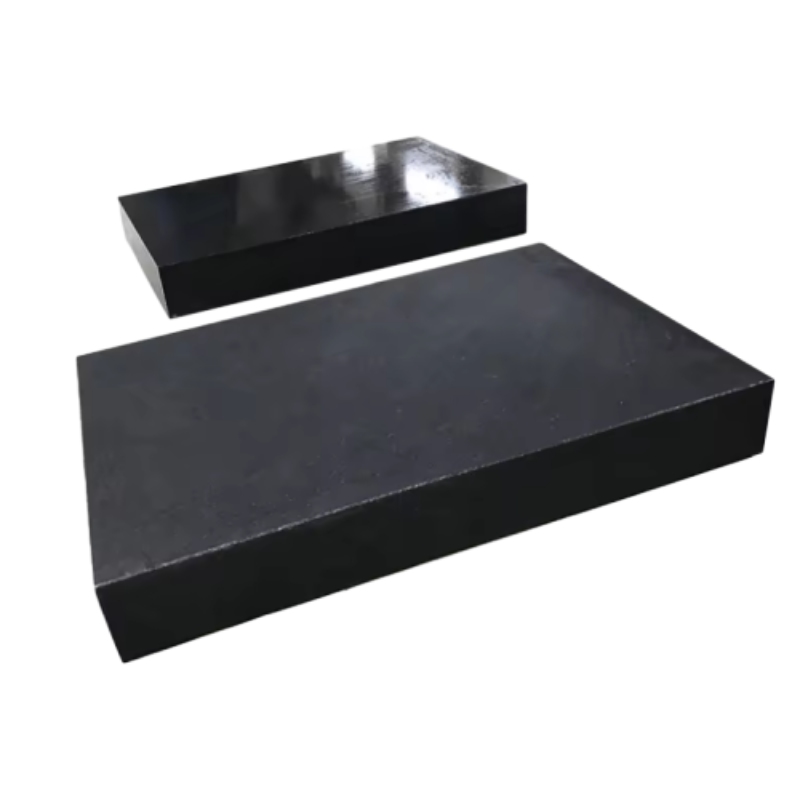

გრანიტის ზედაპირის ფირფიტა:

გრანიტის ზედაპირის ფირფიტები ყველაზე ცნობილია მათი ჟანგით ნაკლები თვისებების გამო. გრანიტის ზედაპირის ფირფიტების სიმტკიცე ასევე უფრო მეტია

ვიდრე თუჯის ზედაპირის ფირფიტები. ისინი საშინლად გამოიყენება ზუსტი გაზომვის, შემოწმების, განლაგების და მარკირების მიზნებისათვის და

სასურველია ლაბორატორიები, საინჟინრო ინდუსტრიები და სემინარები.

მასალა: გრანიტი

სპეციფიკაცია: 1000x750mm-3000x4000mm ან მორგება

ზედაპირი: ბრტყელი, ჩამოსასხმელი ხვრელები, T-slots და ა.შ.

სამუშაო ზედაპირის სიმტკიცე: HS70

ზედაპირის მკურნალობა: მიწის დასრულება

ზუსტი კლასი: 0-2

შეფუთვა: პლაივუდის ყუთი

რატომ არის აუცილებელი გრანიტის ზედაპირის ფირფიტები ზუსტი გაზომვისთვის

ზუსტი გაზომვის სფეროში, გრანიტის ზედაპირის ფირფიტები დგას, როგორც შეუცვლელი ინსტრუმენტი ხარისხის კონტროლისა და საინჟინრო პროგრამებისთვის. მათი უნიკალური თვისებები მათ სასურველი არჩევანია ზუსტი ინჟინრების, მაქინისტებისა და ხარისხის უზრუნველყოფის პროფესიონალებს შორის.

გრანიტის ზედაპირული ფირფიტები დამზადებულია ბუნებრივი გრანიტისაგან, რომელიც ცნობილია მათი განსაკუთრებული სიმტკიცით, სტაბილურობით და დეფორმაციისადმი წინააღმდეგობით. ეს მყარი საფუძველი საშუალებას იძლევა ზუსტი გაზომვები, რადგან ის უზრუნველყოფს ბრტყელ, სტაბილურ საცნობარო ზედაპირს. სხვა მასალებისგან განსხვავებით, გრანიტი დროთა განმავლობაში არ იჭერს ან იცვლის ფორმას, იმის უზრუნველსაყოფად, რომ გაზომვები დარჩება თანმიმდევრული და საიმედო.

გრანიტის ზედაპირის ფირფიტების ერთ -ერთი მნიშვნელოვანი უპირატესობაა მათი უნარი, რომ გაუძლოს აცვიათ და განმეორებითი გამოყენებისგან ცრემლი. ეს გამძლეობა სასიცოცხლო მნიშვნელობისაა სამრეწველო გარემოში, სადაც სიზუსტე უმთავრესია. გარდა ამისა, გრანიტი ქიმიურად გამძლეა, რაც საშუალებას აძლევს მას გაუძლოს ზეთებს, გამხსნელებსა და სხვა დამაბინძურებლებს ზემოქმედებას, მისი მთლიანობის დაკარგვის გარეშე. ეს მახასიათებელი გადამწყვეტია სუფთა სამუშაო ადგილის შენარჩუნებაში და გაზომვის მოწყობილობების უზრუნველსაყოფად.

უფრო მეტიც, გრანიტის ზედაპირის ფირფიტები სხვადასხვა ზომითა და კონფიგურაციებით მოდის, სხვადასხვა პროგრამების კვება. თუ არა გამოყენებული დანადგარების ნაწილების შემოწმების, აღჭურვილობის გასწორების ან რთული ასამბლეის დავალებების შესასრულებლად, ეს ფირფიტები მრავალმხრივ გამოსავალს იძლევა სხვადასხვა ზუსტი გაზომვის საჭიროებისთვის. მათი გლუვი ზედაპირი ადვილად გაიწმინდოს და შენარჩუნდეს, რაც ხელს უწყობს მათ გრძელვადიან გამოყენებას და სიზუსტეს.

დასკვნის სახით, გრანიტის ზედაპირული ფირფიტები აუცილებელია ნებისმიერი ოპერაციისთვის, რომელიც მოითხოვს მაღალი სიზუსტით გაზომვებს. მათი გამძლეობა, სტაბილურობა და გარემო ფაქტორებისადმი წინააღმდეგობა მათ იდეალურ არჩევანს ხდის მრავალფეროვან სფეროებში პროფესიონალებისთვის. გრანიტის ზედაპირის ფირფიტაში ინვესტიცია არა მხოლოდ გაზომვის სიზუსტით აძლიერებს, არამედ უზრუნველყოფს თქვენი ხელსაწყოებისა და აღჭურვილობის ხანგრძლივობას, რაც მას გონივრულ არჩევანს გახდის ნებისმიერი ხარისხის ორიენტირებული ორგანიზაციისთვის.

გრანიტის ზედაპირული ფირფიტების როლი თანამედროვე CNC დამუშავების პროცესში

თანამედროვე CNC (კომპიუტერული რიცხვითი კონტროლის) დამუშავების სფეროში, სიზუსტე უმთავრესია. სხვადასხვა ინსტრუმენტებს შორის, რომლებიც ხელს უწყობს ამ სიზუსტეს, გრანიტის ზედაპირის ფირფიტები გამოირჩევა, როგორც დამუშავების პროცესის ქვაკუთხედი. მათი როლი CNC- ის დამუშავებაში არის როგორც სასიცოცხლო, ასევე მრავალმხრივი, რაც უზრუნველყოფს სტაბილურ საფუძველს, რაც უზრუნველყოფს ოპტიმალურ შესრულებას.

გრანიტის ზედაპირის ფირფიტები ფასდება მათი განსაკუთრებული სიმტკიცით და სტაბილურობით. ბუნებრივი გრანიტისგან დამზადებულია, ეს ფირფიტები გთავაზობთ ბრტყელ და მყარ ზედაპირს, რომელიც აუცილებელია დამუშავებული ნაწილების გაზომვისა და შემოწმებისთვის. გრანიტის ინერტული თვისებები ასევე ამცირებს ტემპერატურის რყევების შედეგებს, რაც უზრუნველყოფს ზუსტი გაზომვების თანმიმდევრულობას დროთა განმავლობაში. ეს სტაბილურობა გადამწყვეტი მნიშვნელობა აქვს CNC დამუშავების გარემოში, სადაც მცირედი გადახრითაც კი შეიძლება გამოიწვიოს მნიშვნელოვანი შეცდომები საბოლოო პროდუქტში.

უფრო მეტიც, გრანიტის ზედაპირის ფირფიტები აღჭურვილია მაღალი აცვიათ წინააღმდეგობით, რაც მათ საშუალებას აძლევს გაუძლოს ყოველდღიური გამოყენების სიმკაცრეს წარმოების პარამეტრებში. სხვა მასალებისგან განსხვავებით, გრანიტი არ დეფორმირდება ზეწოლის ქვეშ, შენარჩუნებულია მისი სიბრტყე და სიზუსტე მძიმე დატვირთვების ქვეშ. გარდა ამისა, მათი არასამთავრობო ბუნება ეხმარება მარტივად გაწმენდისა და შენარჩუნების პროცესში, რაც კიდევ უფრო ხელს უწყობს მათ ხანგრძლივობას.

CNC- ის დამუშავებისას, გრანიტის ზედაპირის ფირფიტები ემსახურება როგორც გადამუშავების დროს სამუშაო ნაწილების გასწორებასა და მხარდაჭერას, არამედ ზუსტი გაზომვისთვის. ეს ფირფიტები გადამწყვეტი მნიშვნელობა აქვს CNC აპარატების კალიბრის დროს, რადგან ისინი უზრუნველყოფენ საიმედო საცნობარო წერტილებს, რათა უზრუნველყონ თითოეული კომპონენტის სწორად დამუშავება.

დასკვნის სახით, გრანიტის ზედაპირული ფირფიტების როლი თანამედროვე CNC- ის დამუშავებაში არ შეიძლება იყოს გადაჭარბებული. ისინი უზრუნველყოფენ საჭირო სტაბილურობას, გამძლეობას და სიზუსტეს, რაც გადამწყვეტია მაღალი ხარისხის დამუშავების პროცესებისთვის. როგორც ინდუსტრია აგრძელებს განვითარებას, გრანიტის ზედაპირული ფირფიტებისადმი დამოკიდებულება დარჩება მთავარ კომპონენტად წარმოების სრულყოფის მისაღწევად.

გრანიტის შემოწმების ზედაპირის ფირფიტების მატერიალური თვისებები და ფიზიკური უპირატესობები

Storaen- ის გრანიტის ზედაპირული ფირფიტები ინჟინერირებულია შეუსაბამო სტაბილურობისა და სიზუსტის მისაღებად, როგორც სამრეწველო გაზომვის საფუძველი, რაც ახდენს ბუნებრივი გრანიტის უნიკალური მატერიალური თვისებების გამოყენებას მეტროლოგიაში საორიენტაციო ნიშნის დასადგენად. როგორც გრანიტის ზედაპირული ფირფიტების და გრანიტის შემოწმების ცხრილების სანდო პროვაიდერი, ჩვენ გთავაზობთ გადაწყვეტილებებს, რომლებიც გამოირჩევიან გარემოში, CNC დამუშავების სემინარებიდან დაწყებული კოსმოსური კალიბრაციის ლაბორატორიებამდე.

შეუსაბამო სტაბილურობის გეოლოგიური საფუძველი

მილიარდობით წლის განმავლობაში წარმოიქმნება უგულებელყოფილი კლდისგან, რომელიც ძირითადად პიროქსენისა და პლაგიოკლაზისგან შედგება, ჩვენს გრანიტის ზედაპირულ ფირფიტებს აქვს მკვრივი, ერთგვაროვანი კრისტალური სტრუქტურა (მარცვლეულის ზომა ≤0.5 მმ), რომელიც გამორიცხავს შინაგან სტრესებს – კრიტიკულ უპირატესობას მეტალურ ალტერნატივებზე, რომლებიც მიდრეკილნი არიან ან კოროზიისკენ. ეს ბუნებრივი შემადგენლობა იწვევს საოცრად თანმიმდევრულ შავ ზედაპირს მინიმალური ფორიანობით, რაც უზრუნველყოფს იდეალურ ბრტყელ მითითებას ზედაპირის ფირფიტის კალიბრაციისა და განზომილებიანი შემოწმებისთვის, სადაც მიკრონის დონის სიზუსტე არ არის მოლაპარაკება.

მძიმე მოვალეობის გამოყენებისთვის აშენებული მექანიკური თვისებები

ჩვენი გრანიტის შემოწმების ცხრილების ფიზიკური ატრიბუტები ოპტიმიზირებულია სამრეწველო სიმკაცრისთვის:

დატვირთვის მაღალი ტევადობა: 2970 კგ/მ³ სიმკვრივით და კომპრესიული სიმტკიცით 245 მპა-ით, ეს ფირფიტები გაუძლებენ სტატიკურ დატვირთვას 5000 კგ/მ²-მდე დეფორმაციის გარეშე.
განსაკუთრებული სიმტკიცე: 70+ ნაპირის სიმტკიცე წინააღმდეგობას უწევს ნაკაწრებს და ხშირი მრიცხველიდან ან ფაქტორების კონტაქტიდან, რაც უზრუნველყოფს ზედაპირის განთავისუფლებას დეფექტებისგან, რამაც შეიძლება კომპრომეტირება მოახდინოს გაზომვის მთლიანობის გამოყენების ათწლეულების განმავლობაში.
ვიბრაციის აორთქლება: მარცვლოვანი მიკროსტრუქტურა შთანთქავს 80% მეტ ვიბრაციას, ვიდრე თუჯის, მინიმუმამდე მიყენებს მიმდებარე მანქანებს – აუცილებელ მახასიათებელს ზუსტი დავალებებისათვის, როგორიცაა კოორდინატთა საზომი მანქანა (CMM) გასწორება.

გარემოსდაცვითი გამძლეობა თანმიმდევრული სიზუსტისთვის

Storaen- ის გრანიტის ზედაპირული ფირფიტები გასაყიდად რთულ პირობებში აყვავდება:

თერმული სტაბილურობა: ხაზოვანი გაფართოების დაბალი კოეფიციენტი (4.6 × 10⁻⁶/° C) უზრუნველყოფს მინიმალურ განზომილებიან ცვლილებას ტემპერატურის დიაპაზონებში (10–30 ° C), რაც ამცირებს შეცდომებს, რომლებიც გამოწვეულია თერმული რყევებით არაკომერციული სემინარებში.
კოროზიის წინააღმდეგობა: წყლის შთანთქმის სიჩქარით მხოლოდ 0,13%-ით, არატორული ზედაპირი იბრუნებს ზეთებს, გამაგრილებლებს და ტენიანობას-ფოლადის ფირფიტებში გავრცელებული ჟანგი ან ქიმიური დეგრადაცია.
ნულოვანი მაგნიტური გამტარიანობა: არა მაგნიტური თვისებები ამ ფირფიტებს იდეალად აქცევს იმ ინდუსტრიებისთვის, სადაც ელექტრომაგნიტურმა ჩარევამ შეიძლება შეამციროს სენსორზე დაფუძნებული გაზომვები, როგორიცაა ნახევარგამტარული წარმოება ან სამედიცინო მოწყობილობის ტესტირება.

დიზაინის ბრწყინვალება პრაქტიკული გამოყენებისთვის

ბუნებრივი მატერიალური უპირატესობების მიღმა, ჩვენს ფირფიტებს აქვს ზუსტი დამონტაჟებული დეტალები:

ზედაპირის დასრულება: RA ≤0.8μm– ის გრუნტის დასრულება უზრუნველყოფს ოპტიმალურ კონტაქტს აკრიფეთ ინდიკატორებისთვის, სიმაღლის გაზომვებისა და სხვა მეტროლოგიის ხელსაწყოებისთვის, რაც უზრუნველყოფს 000-კლასის ფირფიტებისთვის ± 2μm– ში განმეორებით შედეგებს.
მოდულური თავსებადობა: სტანდარტული ზომები (200 × 200 მმ-დან 3000 × 5000 მმ) და სურვილისამებრ T-slots ან სამონტაჟო ხვრელები საშუალებას იძლევა უწყვეტი ინტეგრაცია მოდულური შედუღების ცხრილებთან ან საბაჟო მოწყობილობებთან, აძლიერებს მრავალფეროვნებას წარმოებისა და ინსპექციის სამუშაოებში.

ენდეთ STORAEN- ს მასალებზე ორიენტირებული სიზუსტით

როდესაც სიზუსტე და ხანგრძლივობა არ არის მოლაპარაკება, Storaen– ის გრანიტის ზედაპირული ფირფიტები უზრუნველყოფს ბუნებრივ და ინჟინერულ უპირატესობებს, რომლებიც საჭიროა თქვენი მეტროლოგიის პროცესების გასაუმჯობესებლად. იქნება თუ არა სტანდარტული ზედაპირის ფირფიტის კალიბრაციისთვის, სტაბილური პლატფორმა საჰაერო კოსმოსური კომპონენტის შემოწმებისთვის, ან გამძლე ბაზა მძიმე დონის შედუღების დასაყენებლად, ჩვენი გადაწყვეტილებები აერთიანებს გეოლოგიურ სრულყოფას სამრეწველო კლასის დიზაინთან.

პერსონალიზაციის სერვისები და ხარისხის უზრუნველყოფა Storaen Granite ინსპექციის ზედაპირის ფირფიტებისთვის

Storaen ამაყობს გრანიტის ზედაპირის ფირფიტების მიწოდებით, რომლებიც აკმაყოფილებენ თქვენი ზუსტი გაზომვისა და სამრეწველო პროგრამების უნიკალურ მოთხოვნებს. სტანდარტული შეთავაზებების მიღმა, ჩვენი პერსონალიზაციის სერვისები და ხარისხის მკაცრი უზრუნველყოფა უზრუნველყოფს გრანიტის ზედაპირის ყველა სიზუსტის და გრანიტის შემოწმების ცხრილს, რომელიც მორგებულია თქვენს სპეციფიკაციებზე – უკმაყოფილოა სერთიფიკატებითა და გარანტიებით, რომლებიც შთააგონებს ნდობას ყველა გაზომვაში.

მორგებული გადაწყვეტილებები ყველა მოთხოვნისთვის

საბაჟო ზომა და გეომეტრია

თუ თქვენ გჭირდებათ კომპაქტური გრანიტის ინსპექციის ცხრილი ლაბორატორიული გამოყენებისთვის (200 × 200 მმ) ან მძიმე მანქანების უზარმაზარი პლატფორმა (5000 × 8000 მმ-მდე), ჩვენი ინჟინრები მუშაობენ თქვენთან, რათა განვსაზღვროთ განზომილებები, სისქე და ფორმა-მათ შორის წრიული, მართკუთხა ან არასტანდარტული დიზაინის ჩათვლით. საბაჟო ზღვარზე პროფილები (ჩამორთმეული, ბეწვები) და recessed ბაზები აძლიერებს სტაბილურობას მოდულური შედუღების ცხრილებთან ან ავტომატიზირებულ მოწყობილობებთან ინტეგრირებისას.

ზედაპირის მახასიათებლები ფუნქციური სრულყოფისთვის

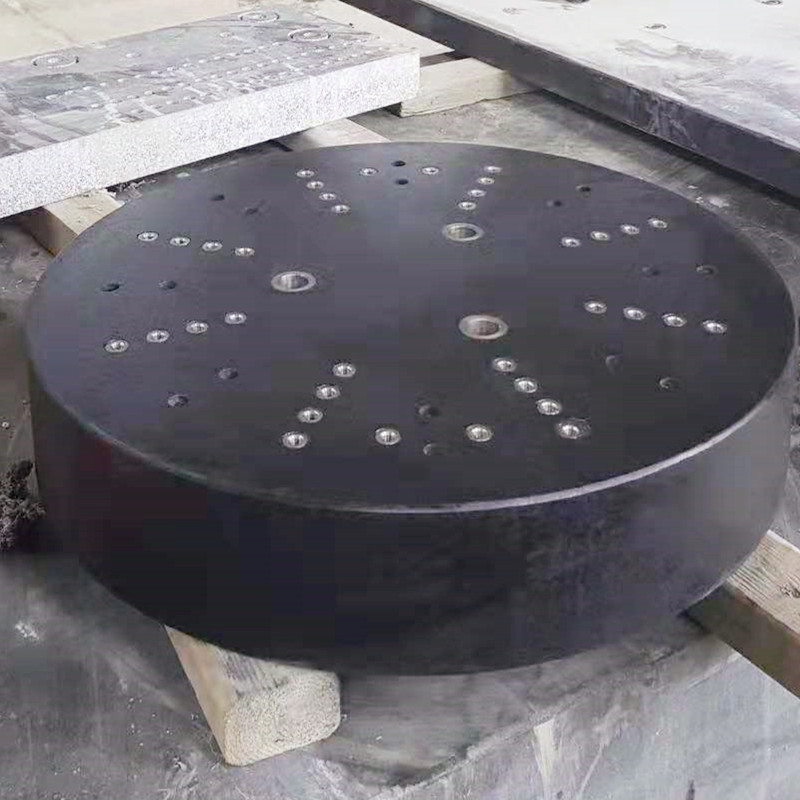

T-slots & სამონტაჟო ხვრელები: ზუსტი დამაგრებული T-slots (ISO 2571 სტანდარტული) ან ხრახნიანი ხვრელები (M6-M24) საშუალებას იძლევა გაზომვების, მოწყობილობების ან რობოტული იარაღის უსაფრთხო დაჭრა, იდეალურია დინამიური შემოწმების დაყენებისთვის ან მოდულური შედუღების მაგიდის კონფიგურაციებისთვის.
სპეციალიზირებული საიზოლაციო მასალები: სურვილისამებრ ანტი-სტატიკური ან საწინააღმდეგო საიზოლაციო მასალები იცავს მტვრის დაგროვებას ან კომპონენტის დაშლას ნახევარგამტარული ან სამედიცინო მოწყობილობის წარმოების გარემოში.

მრავალ პლატფორმის თავსებადობა

ჩვენი გრანიტის ზედაპირული ფირფიტები შექმნილია შეუფერხებლად ინტეგრირებისთვის კოორდინატთა საზომი აპარატებით (CMMs), სიმაღლის გაზომვებით და ზედაპირის ფირფიტების კალიბრის სისტემებით, წინასწარ დამყარებული საცნობარო წერტილებით, კვალიფიკაციის ამაღლების მიზნით, გლობალური სტანდარტებით (ISO 8512, ASME B89.1.3).

უკომპრომისო ხარისხის უზრუნველყოფის პროცესი

მასალების შერჩევა და შემოწმება

ყველა ფილა იწყება პრემია კლასის გრანიტით (მარცვლეულის ზომა ≤0.5 მმ, წყლის შეწოვა ≤0.13%), ვიზუალურად და ულტრაბგერითი ტესტირება შიდა ხარვეზების აღმოსაფხვრელად. მხოლოდ კლდეა ერთიანი სიმკვრივით (2970 კგ/მ³+) და ნაპირს D სიმტკიცე ≥70 აგრძელებს დამუშავებას.

ზუსტი წარმოება

სახეხი და გასაპრიალებელი: თანამედროვე CNC საფქვავები მიაღწევს ზედაპირის დასრულებას, როგორც RA 0.8μm, პლანეტარული სიბრტყით კონტროლირებადი ± 2μm 000 კლასის ფირფიტებისთვის-დადასტურებულია ლაზერული ინტერფერომეტრების გამოყენებით.
თერმული სტრესის შემსუბუქება: ფირფიტები განიცდიან 72-საათიან სტაბილიზაციას 20 ± 2 ° C ტემპერატურაზე, ნარჩენების დამუშავების სტრესის აღმოსაფხვრელად, რაც უზრუნველყოფს გრძელვადიანი განზომილებიანი სტაბილურობას ცვალებადი სემინარის გარემოში.

გარანტია და გაყიდვების შემდგომი მხარდაჭერა

გლობალური მომსახურების ქსელი: მთელ მსოფლიოში გასაყიდი გრანიტის ზედაპირული ფირფიტებისთვის, ჩვენი გუნდი უზრუნველყოფს ინსტალაციის სახელმძღვანელოს, პერიოდული რეციდივის სერვისებს და ტექნიკურ გამოძიებებზე სწრაფ რეაგირებას.

შეარჩიეთ Storaen მორგებული სიზუსტით

თუ თქვენ გჭირდებათ გრანიტის ინსპექციის ცხრილი საჰაერო კოსმოსური კომპონენტის გასწორებისთვის, გრანიტის მძიმე ფირფიტა სამრეწველო შედუღების მოწყობილობებისთვის, ან კალიბრირებული პლატფორმა ლაბორატორიული კლასის მეტროლოგიისთვის, Storaen– ის პერსონალიზაციისა და ხარისხის უზრუნველყოფის სტანდარტის დასადგენად. ჩვენი ვალდებულება, რომ თქვენი ზუსტი საჭიროებები გეოლოგიურ გამძლეობასთან და ინჟინერიის სიზუსტით შევადაროთ, არჩევანის პარტნიორად გვაიძულებს მწარმოებლებისთვის, რომლებიც უარს ამბობენ კომპრომისზე გაზომვის მთლიანობის შესახებ. გამოიკვლიეთ ჩვენი გრანიტის ზედაპირული ფირფიტები გასაყიდი დღეს და განიცდიან ექსკლუზიურად აგებული გადაწყვეტის ძალას.
