ბეჭდის Gauge

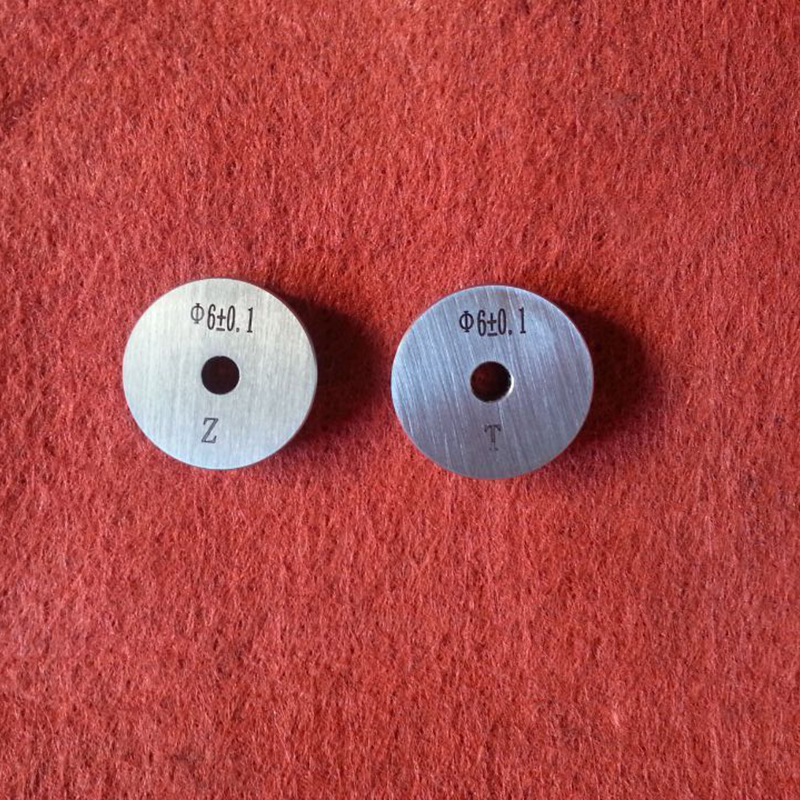

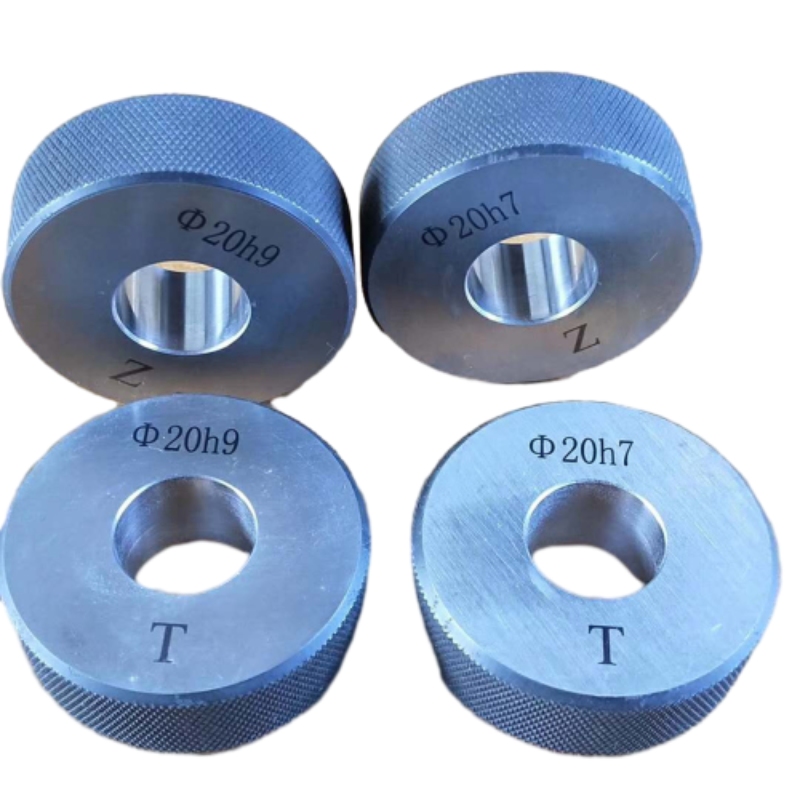

გლუვი ბეჭდის მრიცხველი: ეს არის ა ლიანდაგის ტიპი გამოიყენება სამუშაო ნაწილის გარე დიამეტრის განზომილების გასაზომად, დაყოფილია T ბოლოში და Z ბოლოს. გამოყენებისას, T დასასრული წარმოადგენს სამუშაო ნაწილის გარე დიამეტრის ზედა ზღვრის განზომილებას და უნდა გაიაროს; Z დასასრული წარმოადგენს სამუშაო ნაწილის გარე დიამეტრის ქვედა ზღვრის განზომილებას და ვერ გაივლის.

ჩვენი კომპანია აწარმოებს ლიანდაგის სერიებს: ძაფის ლიანდაგი (მეტრი, ამერიკული, ინგლისური, ტრაპეციული) და თემის დანამატის ლიანდაგი, თემის ბეჭდის ლიანდაგი, გლუვი დანამატის ლიანდაგი, გლუვი რგოლის გაზომვა ტრაპეციული), დანამატის ლიანდაგი, გლუვი რგოლის მრიცხველი, ბარათის მრიცხველი, გასაღების დანამატის ლიანდაგი, მოჰსის ლიანდაგი, 7:24 ტაპის ლიანდაგი, მეტრიკის ტაფა, სინუსოიდული ლიანდაგი, ინსპექციის ძაფები (MOHS, 7:24, მეტრიკული), ცილინდრული მმართველი, ცილინდრული მმართველი, ცილინდრიანი მმართველი. შემოწმებები, კოაქსიალური შემოწმება და სხვა არასტანდარტული შემოწმების ინსტრუმენტები.

ბეჭდის ლიანდაგის გამოყენება

ბეჭდის ლიანდაგი არის ა ზუსტი საზომი ინსტრუმენტი პირველ რიგში გამოიყენება დამუშავება და ხარისხის კონტროლი ცილინდრული ობიექტების გარე განზომილებების გასაზომად, მაგალითად, ლილვები ან საკისრები. იგი შექმნილია ამ კომპონენტების ზომისა და სიმრავლეების შესამოწმებლად, რაც უზრუნველყოფს მათ ტოლერანტობის სპეციფიკურ მოთხოვნებს. ბეჭდის გაზომვები ჩვეულებრივ გამოიყენება ისეთ ინდუსტრიებში, როგორიცაა საავტომობილო, საჰაერო სივრცე და წარმოება, სადაც ზუსტი ზომების შენარჩუნება გადამწყვეტია.

ბეჭდის გაზომვები ორი ძირითადი ტიპით მოდის: GO/NO-GO GAUGES და SET-RING GAUGES. Go/No-Go ტიპი გამოიყენება ძირითადი ტოლერანტობის შემოწმებისთვის. იგი შედგება ორი რგოლისგან: "წასვლა" ბეჭედი და "უღელტეხილი" ბეჭედი. "GO" რგოლი უნდა მოერგოს ნაწილს, რაც იმაზე მიუთითებს, რომ კომპონენტი სასურველი ზომის დიაპაზონშია, ხოლო "უწყვეტი" ბეჭედი არ უნდა მოერგოს, რაც მიუთითებს, რომ ნაწილი აღემატება განსაზღვრულ ზომებს.

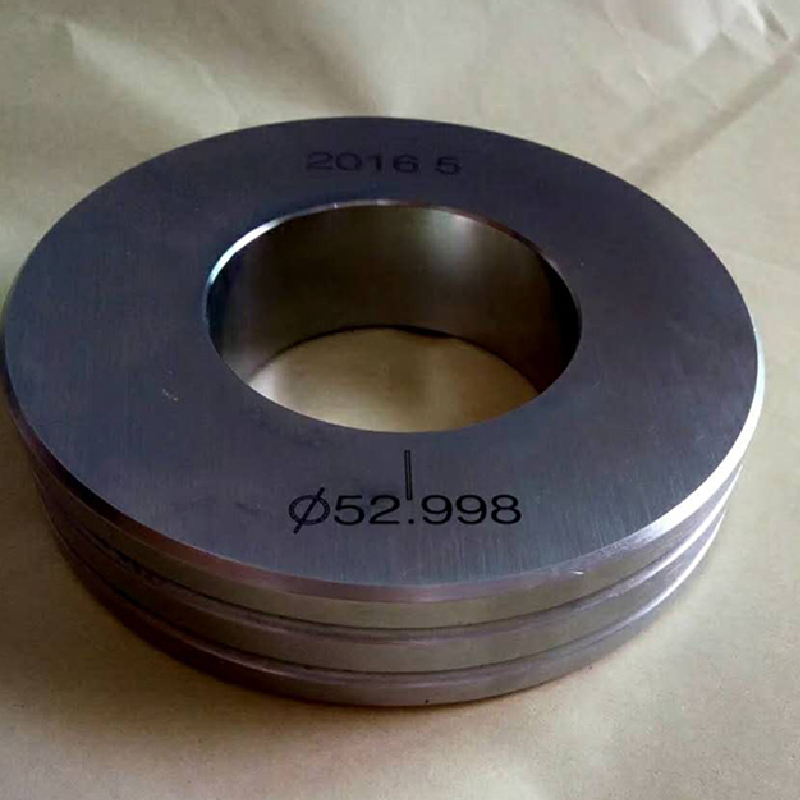

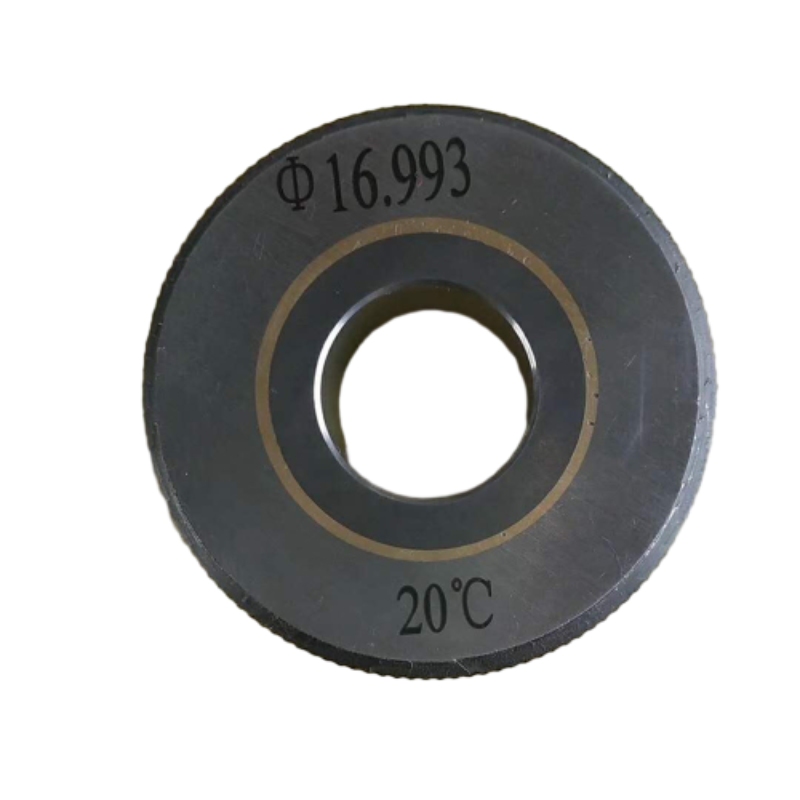

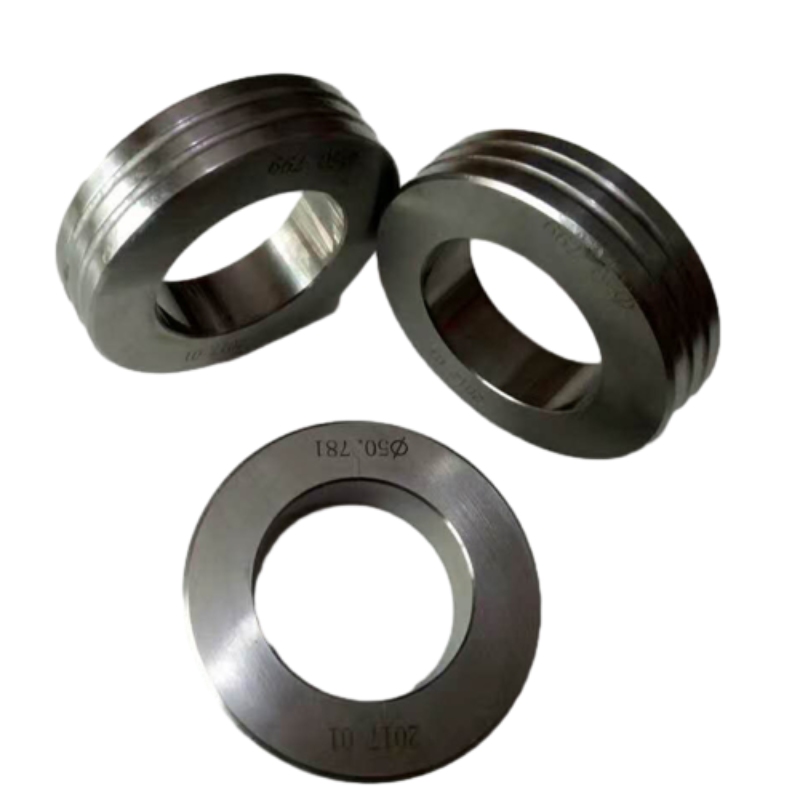

მითითებული რგოლის ლიანდაგი გამოიყენება უფრო დეტალური გაზომვისა და კალიბრაციისთვის. ეს ტიპი შედგება ზუსტად წარმოებული რგოლისაგან, რომელიც ემსახურება როგორც სტანდარტი, რომ შეადაროთ გაზომვის კომპონენტი. ეს ხელს უწყობს იმის დადასტურებას, რომ კომპონენტები ინარჩუნებენ თანმიმდევრულ ზომას წარმოების პროცესებში.

რგოლის გაზომვები მზადდება მასალებისგან, რომლებსაც აქვთ გაფართოების დაბალი მაჩვენებლები, მაგალითად, ფოლადი ან კარბიდი, რათა უზრუნველყონ მათი სიზუსტე, თუნდაც ტემპერატურის სხვადასხვა პირობებში. ბეჭდის ლიანდაგის გამოყენებისას აუცილებელია, რომ იგი ფრთხილად გაუმკლავდეთ ზიანის თავიდან ასაცილებლად, რადგან მცირე არასრულყოფილებამ შეიძლება გავლენა მოახდინოს გაზომვის სიზუსტეზე.

მოკლედ რომ ვთქვათ, რგოლის გაზომვები სასიცოცხლო მნიშვნელობისაა ცილინდრული ნაწილების მაღალი სიზუსტით გაზომვის უზრუნველსაყოფად სხვადასხვა ინდუსტრიებში. მათი გამოყენება ხელს უწყობს დეფექტების თავიდან აცილებას და უზრუნველყოფს კომპონენტების მოერგებას და ფუნქციონირებას, რაც მიზნად ისახავს, რაც ხელს შეუწყობს მექანიკური სისტემების საერთო ხარისხსა და შესრულებას.

რა არის უპირატესობა ბეჭდის ლიანდაგისთვის?

საწარმოო და საინჟინრო ინდუსტრიებში, ზუსტი გაზომვების უზრუნველყოფა მნიშვნელოვანია კომპონენტების ხარისხისა და შესრულებისთვის. ერთი აუცილებელი ინსტრუმენტი, რომელიც მნიშვნელოვან როლს ასრულებს ზუსტი გაზომვების მისაღწევად არის ბეჭდის მრიცხველი. ეს სპეციალიზირებული საზომი ინსტრუმენტი უზრუნველყოფს უამრავ უპირატესობას, რაც აძლიერებს პროდუქტიულობას და ხარისხის უზრუნველყოფის პროცესებს.

პირველ რიგში და უპირველეს ყოვლისა, რგოლის გაზომვის ძირითადი უპირატესობა არის მისი უნარი უზრუნველყოს ძალიან ზუსტი გაზომვები ცილინდრული ნაწილებისთვის. მისი დიზაინი მომხმარებლებს საშუალებას აძლევს ეფექტურად შეამოწმონ სამუშაო ნაწილის დიამეტრი. ბეჭდის გაზომვები წარმოიქმნება მკაცრი ტოლერანტობისკენ, რაც მათ იდეალურს ხდის ხარისხის კონტროლისთვის მკაცრ გარემოში. ეს სიზუსტე ხელს უწყობს, რომ ნაწილები ერთმანეთთან შეუფერხებლად მოერგოს, შეამციროს შეკრების საკითხების ალბათობა.

ბეჭდის გაზომვის კიდევ ერთი მნიშვნელოვანი უპირატესობაა მისი გამოყენების სიმარტივე. უფრო რთული საზომი ხელსაწყოებისგან განსხვავებით, რგოლების გაზომვები წარმოადგენს შემოწმების პირდაპირ ‘GO/NO-GO’ მეთოდს. დიზაინი შედგება ორი რგოლისგან-GO ბეჭედი, რომელიც უნდა მოერგოს ნაწილზე და უწყვეტი ბეჭედი, რომელიც არ უნდა. ეს ორობითი მიდგომა საშუალებას იძლევა სწრაფი შეფასებები, რაც საშუალებას აძლევს ოპერატორებს სწრაფად დაადგინონ შეუსაბამო ნაწილები სწრაფად, რთული გაზომვის საჭიროების გარეშე.

უფრო მეტიც, ბეჭდის დიაგრამები ძალზე გამძლეა და შეუძლია გაუძლოს ფართო გამოყენებას, რაც გრძელვადიან პერსპექტივაში იწვევს ხანგრძლივ სიცოცხლის ხანგრძლივობას და შემცირებულ ხარჯებს. ისინი ხშირად მზადდება მძიმე მასალებისგან, რომლებიც წინააღმდეგობას უწევენ აცვიათ და ცრემლსადენი, რაც მათ განმეორებით ყოველდღიური შემოწმებისთვის შესაფერისია სხვადასხვა წარმოების პარამეტრებში.

დაბოლოს, თქვენი ხარისხის კონტროლის პროცესში ბეჭდის გაზომვის განხორციელებამ შეიძლება მნიშვნელოვნად გააძლიეროს საწარმოო ოპერაციების საერთო ეფექტურობა და საიმედოობა. იმის უზრუნველყოფა, რომ ყველა წარმოებული ნაჭერი აკმაყოფილებს საჭირო სპეციფიკაციებს არა მხოლოდ ამაღლებს პროდუქტის ხარისხს, არამედ ხელს უწყობს მომხმარებელთა კმაყოფილებას და ნდობას.

დასკვნის სახით, ბეჭდის გაზომვის გამოყენების უპირატესობები მრავალმხრივია, მოიცავს სიზუსტე, მომხმარებლის კეთილდღეობა, გამძლეობა და ეფექტურობა. რგოლის გაზომვების ინტეგრირებით თქვენს წარმოების პროცესებში, შეგიძლიათ მიაღწიოთ ხარისხის გაუმჯობესებულ კონტროლს და გააუმჯობესოთ თქვენი პროდუქციის საერთო სტანდარტი.

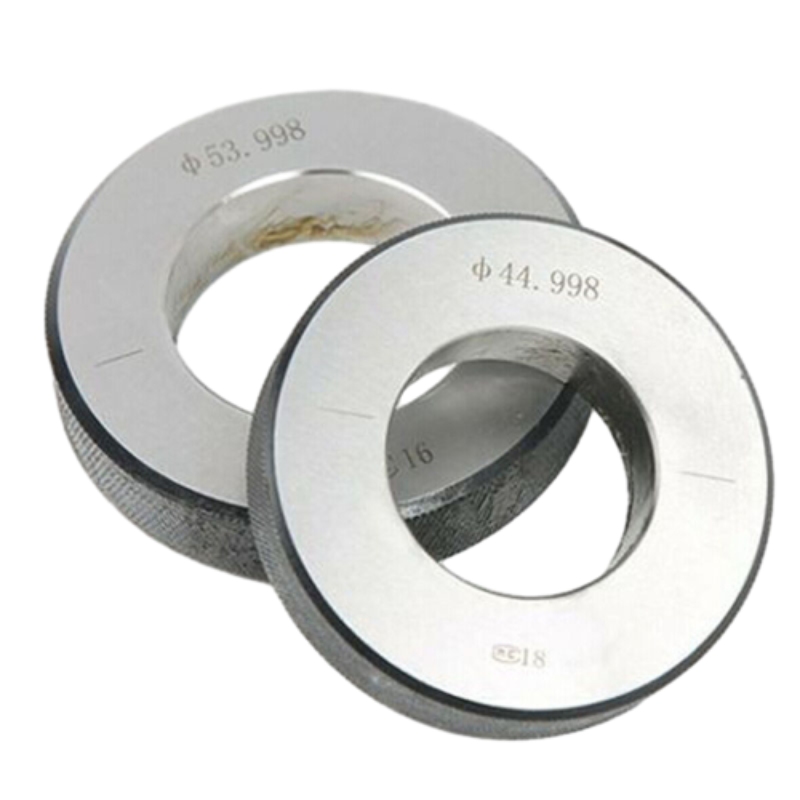

გლუვი ბეჭდის ლიანდაგი

სტანდარტული ： GB1957-81 DIN7162

ზუსტი ： H6 H7 H8 H9

განყოფილება ： მმ

Storaen Ring Gauge სპეციფიკაცია: ორმაგი სტანდარტი დამოწმებულია GB1957/DIN7162 შესაბამისად

Storaen– ის ბეჭედი გაზომვები დგას, როგორც ზუსტი ინჟინერიის აღთქმა, რომელიც მიზნად ისახავს, რომ შეესაბამებოდეს როგორც GB1957 და DIN7162 საერთაშორისო სტანდარტებს – ორი ნიშნის ნიშანს განზომილებიანი მეტროლოგიაში. H6 კლასამდე სიზუსტის მისაღწევად, ეს გაზომვები ემსახურება სამაგისტრო რგოლების გასწვრივ, აყალიბებს ოქროს სტანდარტს ჭაბურღილის დიამეტრის გაზომვებისთვის იმ ინდუსტრიებში, სადაც სიზუსტე არ არის მოლაპარაკე, საავტომობილო წარმოებიდან დაწყებული საჰაერო კოსმოსური ინჟინერიისა და სამრეწველო მანქანების წარმოებამდე.

Premium კლასის შენადნობის ფოლადისგან დამზადებული, ჩვენი ფოლადის რგოლის გაზომვები განიცდიან მკაცრ სითბოს დამუშავების პროცესს სიმტკიცე და წინააღმდეგობის გაწევა, რაც უზრუნველყოფს თანმიმდევრულ შესრულებას, თუნდაც მკაცრ ინდუსტრიულ გარემოში. მასალის დაბალი თერმული გაფართოების კოეფიციენტი ამცირებს ტემპერატურის რყევებით გამოწვეულ შეცდომებს, მნიშვნელოვან მახასიათებელია გლობალური წარმოების პარამეტრებში საიმედოობის შენარჩუნებისთვის. თითოეულ ლიანდაგს აქვს გაპრიალებული ზედაპირის დასრულება, შეამცირებს ხახუნს გაზომვების დროს და იცავს შემთხვევითი ნაკაწრებისგან, რამაც შეიძლება გამოიწვიოს სიზუსტე.

ჩვენი პროდუქტის ასორტიმენტი მოიცავს როგორც უბრალო რგოლს, ერთჯერადი განზომილების შემოწმებისთვის და რგოლის გაზომვის კომპლექტებისთვის, რომლებიც მრავალჯერადი ზომითაა განკუთვნილი, იდეალურია სემინარებისთვის, რომლებიც მოითხოვს მრავალმხრივი ხარისხის კონტროლის გადაწყვეტილებებს. თუ თქვენ გჭირდებათ ლიანდაგი, რათა დაადასტუროთ ზუსტი დამონტაჟებული ტარების შიდა დიამეტრი ან ჰიდრავლიკური კომპონენტის ჭაბურღილის დაკალიბრება, Storaen გთავაზობთ კონფიგურაციებს, რომლებიც შეესაბამება თქვენს სპეციფიკურ საჭიროებებს. ყველა დიაგრამა ემორჩილება Go/No-Go გაზომვის პრინციპს: "GO" დასასრული ადასტურებს ნაწილის განზომილებიან შესაბამისობას, ხოლო "უწყვეტი" დასასრული უზრუნველყოფს, რომ იგი არ აღემატება დასაშვებ ტოლერანტობას, ეფექტურობისთვის შემოწმების პროცესების გამარტივებას.

ბეჭდის ლიანდაგის კლასის H6 აღნიშვნა ნიშნავს ჩვენს ვალდებულებას ულტრა მჭიდრო ტოლერანტობის მიმართ, ჩვეულებრივ, ± 0.0005 მმ-მდე ნომინალური ზომების 50 მმ-მდე, რაც ჩვენს დიაგრამებს შესაფერისია მიკრონის დონის სიზუსტით. სიზუსტის ეს დონე დამოწმებულია ჩვენი შიდა კალიბრაციის ლაბორატორიების მეშვეობით, რომელიც აღჭურვილია მოწინავე ინტერფერომეტრებითა და საკოორდინაციო საზომი აპარატებით (CMMs), რაც უზრუნველყოფს თითოეული ლიანდაგი აკმაყოფილებს ან აღემატება საერთაშორისო ტოლერანტობის მკაცრ სტანდარტებს. ყველა პროდუქტს თან ახლავს კვალი კალიბრაციის კალიბრაციის სერთიფიკატი, რაც აკავშირებს მის შესრულებას მეტროლოგიის ეროვნულ სტანდარტებთან, სრული შესაბამისობის დოკუმენტაციისთვის.

მომხმარებლებისთვის, რომლებიც ეძებენ ბეჭდის გაზომვას გასაყიდად, Storaen გთავაზობთ სპეციფიკაციის ყოვლისმომცველ ცხრილს, რომელიც მოიცავს ნომინალურ ზომებს 1.8 მმ-დან 300 მმ-მდე, სადაც მოცემულია როგორც მეტრიკის, ისე ინჩიზე დაფუძნებული გაზომვები. სტანდარტული შეთავაზებების მიღმა, ჩვენ სპეციალიზირებულნი ვართ საბაჟო გადაწყვეტილებებში, მათ შორის არასტანდარტული დიამეტრის ჩათვლით, სპეციალური ზედაპირული საიზოლაციო საშუალებებით (მაგალითად, ქრომირებული მოოქროვილი კოროზიის წინააღმდეგობის გაწევის მიზნით) და მორგებული რგოლის გაზომვის გაზომვის სისტემები უნიკალური სამრეწველო პროგრამებისთვის. ჩვენი საინჟინრო გუნდი მჭიდროდ თანამშრომლობს კლიენტებთან, რათა შეიმუშავონ გაზომვები, რომლებიც ეხმიანება სპეციფიკურ გამოწვევებს, საჰაერო კოსმოსური კომპონენტების ღრმა ბორბლების გაზომვისგან, მინიატურული სამედიცინო მოწყობილობების შიდა დიამეტრის შემოწმების მიზნით.

Storaen- ის არჩევა ნიშნავს ინვესტიციის განხორციელებას უფრო მეტ ინსტრუმენტში – თქვენ იძენთ პარტნიორს ხარისხის უზრუნველყოფის პროცესში. გასაყიდად ჩვენი ბეჭედი გაზომვები მხარს უჭერს სიცოცხლის გარანტიას მატერიალური დეფექტების საწინააღმდეგოდ, ჩვენს გლობალურ ტექნიკურ დახმარების ქსელში შესასვლელად. იქნება თუ არა პატარა მანქანების მაღაზია ან ფართომასშტაბიანი მწარმოებელი, ჩვენი პროდუქტები აწვდიან საიმედოობას და სიზუსტეს, რომელიც საჭიროა წარმოების ეფექტურობის შესანარჩუნებლად და ძვირადღირებული გადაკეთების შესამცირებლად. ნდობა Storaen– ის ათწლეულების ექსპერტიზის მეტროლოგიაში: ჩვენი გაზომვები არ არის მხოლოდ ინსტრუმენტები; ისინი თქვენი ხარისხის კონტროლის ჩარჩოს საფუძველი არიან.

Storaen– ის შემდგომი გაყიდვების სისტემა ინსპექციის ინსტრუმენტებისთვის: სრული ციკლის გარანტია სტანდარტული პროდუქტებიდან არა დაყენებული შემოწმების ინსტრუმენტებამდე

Storaen– ის გაყიდვების სისტემა რგოლების გაზომვებზე მეტია, ვიდრე მომსახურება-ეს ვალდებულებაა უზრუნველყოთ თქვენი გაზომვის საშუალებები მუდმივი სიზუსტით მთელი მათი ცხოვრების ციკლის განმავლობაში. თუ თქვენ შეიძინეთ ჩვენი სტანდარტული რგოლის გაზომვის პროდუქტები, ან ითანამშრომლეთ ჩვენთან არასამთავრობო ინსპექციის ინსტრუმენტებზე, ჩვენ გთავაზობთ ბოლომდე მხარდაჭერას, რომელიც მოიცავს კალიბრაციას, მოვლა-პატრონობას და ტექნიკურ ექსპერტიზას, რაც აძლიერებს ჩვენს როლს, როგორც თქვენს სანდო პარტნიორს ხარისხის კონტროლში.

მომხმარებლებისთვის, რომლებიც ყიდულობენ ბეჭდის გაზომვას ჩვენი სტანდარტული დიაპაზონიდან – მათ შორის უბრალო ბეჭედი გაზომვები, რგოლის გაზომვის ნაკრები და სამაგისტრო ბეჭედი. ჩვენი გლობალური მომსახურების ცენტრები გთავაზობთ ყოველწლიურ რეკალიბრის სერვისებს, იყენებენ თანამედროვე ტექნიკურ ინტერფერომეტრებს, რათა უზრუნველყონ თქვენი გაზომვები სიზუსტის შენარჩუნების შემდეგ, წლების განმავლობაში გამოყენების შემდეგ. ეს გადამწყვეტი მნიშვნელობა აქვს ისეთი ინდუსტრიებისთვის, როგორიცაა კოსმოსური და ავტომობილები, სადაც ბეჭდის გაზომვის საიმედოობა პირდაპირ გავლენას ახდენს წარმოების ხარისხზე და შესაბამისობის დოკუმენტაციაზე.

არასტანდარტული არასტანდარტული ინსპექციის ინსტრუმენტებისთვის, ჩვენი საინჟინრო ჯგუფი უზრუნველყოფს დიზაინის განლაგებამდე მორგებულ მხარდაჭერას. თუ თქვენს უნიკალურ გამოყენებას მოითხოვს ფოლადის ბეჭდის მრიცხველი სპეციალიზირებული საიზოლაციო მასალებით, გაფართოებული ზომის დიაპაზონებით ან ტოლერანტობის სპეციფიკაციებით, ჩვენ გთავაზობთ შემდგომი შესყიდვების ცვლილებებს და გადაკეთების სერვისებს. ჩვენი ტექნიკოსები მჭიდროდ თანამშრომლობენ თქვენს გუნდთან გაზომვის გამოწვევების პრობლემების გადასაჭრელად, იქნება ეს ოპტიმიზაცია მაღალი მოცულობის წარმოების ხაზებისთვის მითითებული რგოლების გაზომვისთვის ან კომპლექსური გარემოში თავსებადობის საკითხების გადასაჭრელად.

Storaen- ის ყველა რგოლის ლიანდაგი – ტიპისა და უპრობლემოდ, მთელი სიცოცხლის გარანტიით, მატერიალური დეფექტების საწინააღმდეგოდ, რაც ასახავს ჩვენს ნდობას ჩვენი ფოლადის და კარბიდის კონსტრუქციების გამძლეობის მიმართ. ნორმალური გამოყენებისგან აცვიათ და ცრემლსადენი, ჩვენ გთავაზობთ ხარჯების ეფექტური სარემონტო გადაწყვეტილებებს, მათ შორის გაპრიალებული დასრულებისთვის ზედაპირის რეკონსტრუქციას და განზომილებიანი რევოლუციისთვის, რომელიც ექვემდებარება ექსტრემალურ სამუშაო პირობებს. ჩვენი მიზანია გავაფართოვოთ თქვენი ინსტრუმენტების ოპერაციული ცხოვრება, შემცვლელი ხარჯების შემცირება, ხოლო თქვენი პროცესების სიზუსტის შენარჩუნებისას.

ტექნიკური დახმარება ჩვენი გაყიდვების ფილოსოფიის საფუძველს წარმოადგენს. ჩვენი 24/7 სამომხმარებლო მომსახურების ჯგუფი, რომელიც ითვალისწინებს მეტროლოგიის ექსპერტებს,-გამორჩეულია დისტანციური პრობლემების მოგვარება გაზომვის შეუსაბამობებისთვის, რაც დაგეხმარებათ განასხვავოთ ინსტრუმენტთან დაკავშირებული საკითხები და პროცესის შეცდომები. ჩვენ ასევე გთავაზობთ უფასო სასწავლო რესურსებს, მაგალითად, ვიდეო სახელმძღვანელო სათანადო რგოლის მრიცხველის მართვას, საუკეთესო პრაქტიკის შენახვას კოროზიის თავიდან ასაცილებლად და რჩევები გაზომვების ავტომატური ხარისხის კონტროლის სისტემებში ინტეგრირების მიზნით.

Storaen- ის არჩევა ნიშნავს გონების სიმშვიდის მოპოვებას გაყიდვების შემდეგ ეკოსისტემის მეშვეობით, რაც პრიორიტეტს უწევს თქვენს ოპერაციულ ეფექტურობას. მიუხედავად იმისა, იყენებთ ერთი უბრალო ბეჭდის გასწვრივ ძირითადი შემოწმებისთვის, ან ISO სერთიფიკატის აუდიტის კომპლექსური სამაგისტრო რგოლისთვის, ჩვენი მხარდაჭერა იზრდება თქვენს საჭიროებებთან. ჩვენ უბრალოდ არ ვყიდით ინსტრუმენტებს; ჩვენ უზრუნველყოფენ, რომ ისინი დარჩნენ სასიცოცხლო აქტივებად თქვენი ხარისხის უზრუნველყოფის ჩარჩოებში, რომელსაც მხარს უჭერს გლობალური ლიდერის ექსპერტიზა და რესურსები ზუსტი მეტროლოგიაში. ენდობა Storaen- ს, რომ თქვენი გაზომვები ზუსტი იყოს, თქვენი პროცესები შეესაბამება და თქვენი ბიზნესი წინ მიიწევს – დღეს და მომდევნო წლების განმავლობაში.
